1. เครื่องทำน้ำอุ่นปั๊มความร้อน CO2 คืออะไร?
ปั๊มความร้อน CO2 เป็นระบบปั๊มความร้อนที่ใช้ CO2 เป็นสารทำความเย็นเนื่องจากรหัสสารทำความเย็น CO2 คือ R-744 ปั๊มความร้อน CO2 จึงเรียกว่าปั๊มความร้อน R744
2. หลักการทำงานของปั๊มความร้อน CO2
หลักการทำงานของปั๊มความร้อน CO2 นั้นโดยทั่วไปเหมือนกับปั๊มความร้อนทั่วไปในช่วงเวลาที่ตั้งไว้เมื่ออุณหภูมิของน้ำในถังเก็บน้ำร้อนต่ำกว่าค่าที่ตั้งไว้ของตัวควบคุมอุณหภูมิปั๊มความร้อนพัดลมและปั๊มน้ำหมุนเวียนจะเปิดโดยอัตโนมัติและพัดลมจะดึงอากาศเข้าสู่เครื่องระเหยหลังจากตัวกลางความร้อนในเครื่องระเหยดูดซับพลังงานความร้อนในอากาศแล้วปั๊มความร้อน (คอมเพรสเซอร์) จะถูกกดดันเพื่อให้เกิดอุณหภูมิสูงจากนั้นความร้อนจะถูกปล่อยออกสู่น้ำผ่านตัวแลกเปลี่ยนความร้อนเพื่อเพิ่มอุณหภูมิของน้ำและ สื่อความร้อนไหลผ่านวาล์วปีกผีเสื้อหลังจากเย็นตัวลงกลับไปที่เครื่องระเหยการดูดซับความร้อนซ้ำและการปล่อยความร้อนจนกระทั่งอุณหภูมิของน้ำอุ่นถึงอุณหภูมิที่ตั้งไว้ปั๊มความร้อนและพัดลมจะหยุดทำงาน
3. ข้อดีของเครื่องทำน้ำอุ่นปั๊มความร้อน CO2:
1) ความสามารถในการทำความเย็นต่อหน่วยปริมาตรของ CO2 นั้นมากกว่าสารทำความเย็นอื่น ๆ หลายเท่าลักษณะการไหลและการถ่ายเทความร้อนที่ยอดเยี่ยมสามารถลดขนาดของคอมเพรสเซอร์และระบบได้อย่างมากทำให้ระบบทั้งหมดมีขนาดกะทัดรัดมาก
2) สารทำความเย็น CO2 แทบจะไม่มีผลทำลายล้างต่อชั้นโอโซนและ GWP ก็ต่ำเช่นกัน
3) สารทำความเย็น CO2 ที่มีประสิทธิภาพความร้อนสูงรวมกับค่าไฟฟ้านอกสถานที่ในเวลากลางคืนจะช่วยลดต้นทุนการดำเนินงานได้มาก
4) ประสิทธิภาพที่ดีและเสถียรภาพทางเคมี CO2 ปลอดภัยปลอดสารพิษไม่ติดไฟเหมาะสำหรับน้ำมันหล่อลื่นต่างๆและชิ้นส่วนเครื่องจักรกลทั่วไปและวัสดุและจะไม่สลายตัวเพื่อผลิตก๊าซที่เป็นอันตรายแม้ในอุณหภูมิสูง
5) มีคุณสมบัติทางอุณหพลศาสตร์ที่เข้ากันได้กับวงจรการทำความเย็นและอุปกรณ์และความร้อนแฝงของการระเหยของ CO2 มีขนาดค่อนข้างใหญ่
6) เมื่อเทียบกับสารทำความเย็นทั่วไปการบีบอัดของ CO2 transcritical cycle มีขนาดค่อนข้างเล็กประมาณ 2.5-3.0 ซึ่งสามารถปรับปรุงประสิทธิภาพการทำงานของคอมเพรสเซอร์ซึ่งจะช่วยเพิ่มค่าสัมประสิทธิ์การทำงานของระบบ
7) การใช้อุณหภูมิไอเสีย CO2 สูงขึ้นสามารถรับน้ำร้อนที่มีอุณหภูมิสูงขึ้นปรับได้ในช่วง 55 ~ 90 ℃;ปั๊มความร้อน CO2 สามารถทำงานได้ที่อุณหภูมิ -20 ℃แม้ในสภาพแวดล้อมที่หนาวจัดอย่างรุนแรงก็สามารถจ่ายน้ำร้อนได้ 90 ℃
8) CO2 เป็นสารธรรมชาติที่ไม่สิ้นสุดและไม่รู้จักหมดบนโลกในฐานะที่เป็นตัวกลางในการทำงานของสารทำความเย็นตามธรรมชาติ CO2 ถือได้ว่าเป็น CFC เนื่องจากมีการปกป้องสิ่งแวดล้อมไม่เป็นพิษและมีลักษณะวงจรวิกฤตที่ดีเยี่ยมสารทดแทนที่ดีที่สุดสำหรับสารทำความเย็น
4. ความแตกต่างกับปั๊มความร้อนธรรมดา:
เครื่องทำน้ำอุ่นปั๊มความร้อน CO2 ใช้ CO2 เป็นสารทำความเย็นปั๊มความร้อนธรรมดาโดยทั่วไปใช้สารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อมเป็นสารทำความเย็นหลักการทำงานของทั้งสองนั้นเหมือนกันทั้งสองอยู่ในประเภทการบีบอัดไอ แต่แตกต่างกันเล็กน้อยปั๊มความร้อน CO2 เป็นของวัฏจักรวิกฤตยิ่งยวดนั่นคือการควบแน่นที่ปลายคอนเดนเซอร์ CO2 จะไม่รวมตัวเป็นของเหลวในขณะที่สารทำความเย็น Freon จะควบแน่นเป็นของเหลวที่ปลายคอนเดนเซอร์แล้วถูกควบคุม
5. ข้อ จำกัด ในการพัฒนาปั๊มความร้อน CO2:
ข้อเสียเปรียบหลักของ CO2 ในฐานะสารทำความเย็นคือมีอุณหภูมิวิกฤตต่ำกว่า (31.1 ° C) และความดันวิกฤตสูงกว่า (7.37MPa)โดยเฉพาะอย่างยิ่งในช่วงหลังหากมีการนำวัฏจักรวิกฤตมาใช้ความดันในการทำงานของระบบทำความเย็น CO2 อาจสูงถึง 10 MPa ซึ่งมีข้อกำหนดที่เข้มงวดมากขึ้นเกี่ยวกับความแข็งแรงของวัสดุการปิดผนึกและการเชื่อมต่อท่อของระบบไม่ต้องสงสัยเลยว่าต้นทุนการผลิตยังเป็นแหล่งอากาศอื่น ๆหน่วยปั๊มความร้อนหลายครั้ง

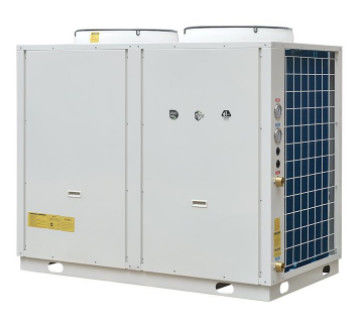

| เครื่องทำน้ำอุ่นปั๊มความร้อน Monobloc CO2 | ||||
| ประเภทหน่วย | SJKRS-28 II / C | SJKRS-36II / ค | SJKRS-55 II / C | |
| ข้อมูลจำเพาะ | 7.5 แรงม้า | 10 แรงม้า | 15 แรงม้า | |
| แหล่งจ่ายไฟ | สามเฟสห้าสาย 380V / 50Hz | |||
| โหมดทำความร้อน | ประเภทความร้อนโดยตรง / รอบ | |||
| สภาพการทำงานมาตรฐาน | ความจุความร้อน (กิโลวัตต์) | 27.5 | 36.7 | 55.1 |
| กำลังไฟฟ้าเข้า (กิโลวัตต์) | 6.1 | 8.2 | 13.7 | |
| ตำรวจ | 4.5 | 4.5 | 4.5 | |
| การไหลของน้ำร้อน (m³ / h) | 0.59 | 0.79 | 1.18 | |
| สภาพอุณหภูมิสูง | ความจุความร้อนกิโลวัตต์) | 23.9 | 28.5 | 51.5 |
| กำลังไฟฟ้าเข้า (กิโลวัตต์) | 7.5 | 8.9 | 16.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | |
| การไหลของน้ำร้อน (m³ / h) | 0.27 | 0.33 | 0.59 | |
| สภาพอุณหภูมิต่ำ | ความจุความร้อน (กิโลวัตต์) | 17.3 | 21.4 | 34.8 |
| กำลังไฟฟ้าเข้า (กิโลวัตต์) | 6.2 | 7.6 | 12.4 | |
| ตำรวจ | 2.8 | 2.8 | 2.8 | |
| การไหลของน้ำร้อน (m³ / h) | 0.32 | 0.4 | 0.65 | |
| ส่วนประกอบ ข้อมูล |
ขนาดของข้อต่อท่อน้ำ | DN20 | DN25 | |
| เครื่องแลกเปลี่ยนความร้อนด้วยน้ำ | แผ่นหรือปลอกแลกเปลี่ยนความร้อน | |||
| เครื่องแลกเปลี่ยนความร้อน | ครีบอลูมิเนียมสำหรับท่อทองแดง | |||
| ประเภทคอมเพรสเซอร์ | ลูกสูบกึ่งปิด | |||
| แผงการทำงาน | หน้าจอสัมผัสสี | |||
| อุณหภูมิทางออกสูงสุด (℃) | 90 ℃ | |||
| สารทำความเย็น | R744 (คาร์บอนไดออกไซด์) | |||
| ความดันการออกแบบ (MPa) | ด้านสูง 15 ด้านต่ำ 8 | |||
| ขนาด (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| เสียงรบกวน (dB) | 56 | 59 | 62 | |
| น้ำหนัก (กิโลกรัม) | 550 | 660 | 780 | |
| ขอบเขตการใช้งาน | ป้อนอุณหภูมิน้ำ (℃) | 5 ~ 40 | ||
| ป้อนแรงดันน้ำ | 0.05 ~ 0.4 | |||
| อุณหภูมิน้ำทิ้ง (℃) | 55 ~ 90 | |||
| การไหลสูงสุด | 1.2 | 1.5 | 2.4 | |
| อุณหภูมิแวดล้อม (℃) |
'-20 ~ 43
|
|||
