| แบบอย่าง | PAVH-06V1FBA-250L | PAVH-09V1FBA-250L | PAVH-12V1FBA-250L | ||
| แหล่งจ่ายไฟ | |||||
| พาวเวอร์ซัพพลาย / สารทำความเย็น | V/Hz/Ph | 220-240/50/1 - R32 | |||
| ประสิทธิภาพ | |||||
| แม็กซ์ความจุความร้อน (1) | กิโลวัตต์ | 6.5 | 9.2 | 11.6 | |
| ตำรวจ (1) | W/W | 4.61 | 4.38 | 4.3 | |
| ความจุความร้อน Min./Max.(1) | กิโลวัตต์ | 3.5 / 6.5 | 4.3/9.2 | 5.5 / 11.6 | |
| กำลังไฟฟ้าเข้า ต่ำสุด/สูงสุด(1) | W | 758 / 1410 | 927/2097 | 1107 / 2683 | |
| COP ต่ำสุด/สูงสุด(1) | W/W | 4.5 / 4.7 | 4.38/4.71 | 4.3 / 4.9 | |
| แม็กซ์ความจุความร้อน(2) | กิโลวัตต์ | 6 | 8.6 | 11.2 | |
| ตำรวจ (2) | W/W | 3.46 | 3.37 | 3.45 | |
| ความจุความร้อน Min./Max.(2) | กิโลวัตต์ | 3.15 / 6 | 3.9/8.6 | 4.9 / 11.2 | |
| กำลังไฟฟ้าเข้า ต่ำสุด/สูงสุด (2) | W | 943 / 1732 | 1162/2550 | 1401/3263 | |
| COP ต่ำสุด/สูงสุด (2) | W/W | 3.34 / 3.56 | 3.37/3.58 | 3.3 / 3.5 | |
| แม็กซ์ความจุความเย็น (3) | กิโลวัตต์ | 7.45 | 9.5 | 9.8 | |
| อีอีอาร์ (3) | W/W | 4.05 | 4.23 | 3.9 | |
| ความจุความเย็น Min./Max.(3) | กิโลวัตต์ | 6.22/7.45 | 6.7/9.5 | 7.2/9.8 | |
| คูลลิ่งเพาเวอร์อินพุต ต่ำสุด/สูงสุด.(3) | W | 1400/1863 | 1679/2242 | 1791/2510 | |
| EER ต่ำสุด/สูงสุด (3) | W/W | 4.05/4.45 | 4.0/4.6 | 4.0/3.8 | |
| แม็กซ์ความจุความเย็น (4) | กิโลวัตต์ | 4.5 | 7.2 | 8.5 | |
| อีอีอาร์ (4) | W/W | 2.7 | 2.8 | 2.9 | |
| ความจุความเย็น Min./Max.(4) | กิโลวัตต์ | 3.5/4.5 | 4.9/7.2 | 4.9 / 8.5 | |
| คูลลิ่งเพาเวอร์อินพุต ต่ำสุด/สูงสุด.(4) | W | 1.33/1.68 | 1451/2366 | 1358 / 2987 | |
| ช่วงอุณหภูมิแวดล้อมที่ใช้งานได้ | ºC | -25~43 | |||
| นาที.ระบบอุณหภูมิน้ำ (ทำความร้อน/เย็น) | ºC | ||||
| นาที.พื้นที่ตั้งพื้นสำหรับติดตั้ง ใช้งาน และจัดเก็บ | ม2 | 7 | 17 | 28 | |
| นาที.พื้นที่งานท่อ | ม2 | 7 | 17 | 28 | |
| แม็กซ์ปฏิบัติการแรงดันสูง | MPa | 4.2 | |||
| แม็กซ์การทำงานแรงดันต่ำ | MPa | ||||
| ส่วนประกอบ | |||||
| คอมเพรสเซอร์ | ประเภท - จำนวน/ระบบ | โรตารีคู่ - 1 | โรตารีคู่ - 1 | โรตารีคู่ - 1 | |
| พัดลม | ปริมาณ | 1 | 1 | 1 | |
| การไหลของอากาศ | ม3/ชม | 2500 | 3150 | 3150 | |
| กำลังไฟพิกัด | W | 34 | 45 | 45 | |
| ระดับเสียง (พลังเสียง) | ในร่มกลางแจ้ง | เดซิเบล(เอ) | 44/52 | 44/53 | 44/52 |
| เครื่องแลกเปลี่ยนความร้อนด้านน้ำ | พิมพ์ | แผ่นแลกเปลี่ยนความร้อน | |||
| แรงดันน้ำลดลง | kPa | 26 | 26 | 26 | |
| การเชื่อมต่อท่อ | นิ้ว | จี1" | จี1" | จี1" | |
| ไฮดรอลิค | |||||
| การไหลของน้ำที่อนุญาต | ต่ำสุด./พิกัด./สูงสุด. | L/S | 0.21/0.29/0.35 | 0.26/0.43/0.52 | 0.34/0.57/0.68 |
| ขนาดและน้ำหนัก | |||||
| ขนาดสุทธิ (L × D × H) | หน่วยในร่ม | mm | 600x650x1720 | 600x650x1720 | 600×650×1720 |
| หน่วยกลางแจ้ง | mm | 1010x370x700 | 1165x370x845 | 1165x370x845 | |
| น้ำหนักสุทธิ | หน่วยในร่ม | กิโลกรัม | 121 | 121 | 121 |
| หน่วยกลางแจ้ง | กิโลกรัม | 57 | 70 | 77 | |
| บันทึก: | |||||
| (1) สภาพความร้อน: อุณหภูมิทางเข้า/ทางออกของน้ำ: 30ºC/35ºC อุณหภูมิแวดล้อม: DB 7ºC/WB 6ºC; | |||||
| (2) สภาพความร้อน: อุณหภูมิทางเข้า/ทางออกของน้ำ: 40ºC/45ºC อุณหภูมิแวดล้อม: DB 7ºC/WB 6ºC; | |||||
| (3) สภาพการทำความเย็น: อุณหภูมิทางเข้า/ทางออกของน้ำ: 23ºC/18ºC อุณหภูมิแวดล้อม: DB 35ºC/WB 24ºC; | |||||
| (4) สภาพความเย็น: อุณหภูมิทางเข้า/ทางออกของน้ำ: 12ºC/7ºC อุณหภูมิแวดล้อม: DB 35ºC/WB 24ºC; | |||||
| (5) ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้าสำหรับข้อมูลจำเพาะจริงของหน่วย โปรดดูที่สติกเกอร์บนหน่วย | |||||

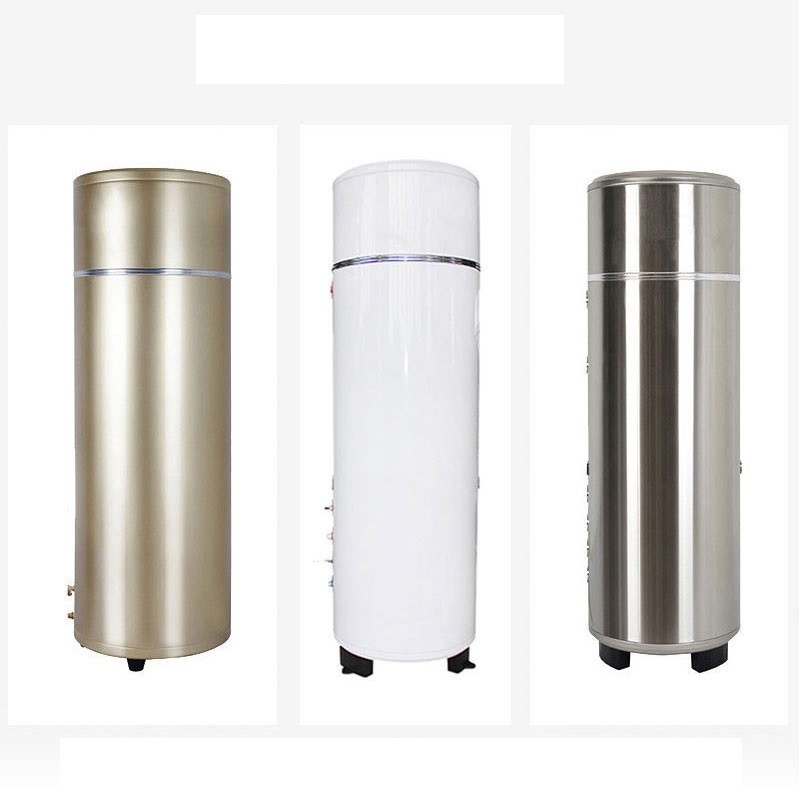

คุณสมบัติ ทั้งหมดในที่เดียว ปั๊มความร้อนน้ำร้อนสำหรับบ้าน - รุ่น B 200L
