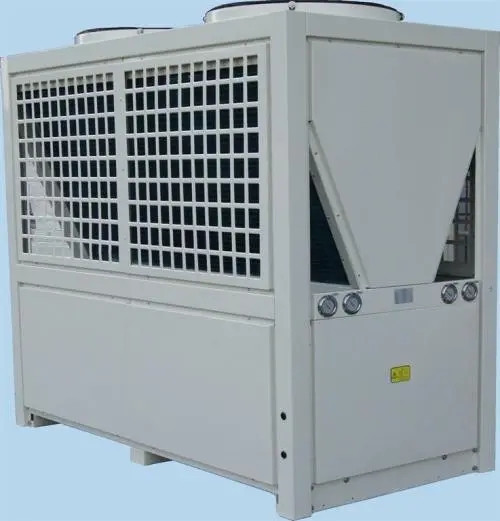

การแนะนำปั๊มความร้อนแหล่งอากาศ Cascade 25 กิโลวัตต์ R410A สารทำความเย็นที่ส่งออกน้ำร้อน 90 องศา
สำหรับปั๊มความร้อน การเรียงซ้อนคือโซลูชันเพื่อใช้ระบบระหว่างความแตกต่างของอุณหภูมิที่กว้างขึ้นของแหล่งกำเนิดและสื่อจม.ดังนั้นจึงสามารถใช้คอมเพรสเซอร์ได้มากกว่าหนึ่งตัว (สำหรับแต่ละรอบที่ 1) แต่มีขนาดเล็กกว่า ซึ่งมีผลดีจากการขาดพลังงานน้อยลง
ปั๊มความร้อนน้ำตกคืออะไร?
ปั๊มความร้อนแบบคาสเคดประกอบด้วย 4 ระบบ ได้แก่ ระบบน้ำเย็น รอบการทำความเย็นอุณหภูมิต่ำโดยใช้ R22 รอบปั๊มความร้อนอุณหภูมิสูงโดยใช้ R134a และระบบน้ำร้อนปั๊มความร้อนแบบคาสเคดผลิตทั้งน้ำเย็นสำหรับการทำความเย็นและน้ำร้อนสำหรับการให้ความร้อน
ระบบน้ำร้อนแบบแคสเคดปั๊มน้ำร้อนสำหรับการปิดใช้งานที่อุณหภูมิสูงของ coronavirus ใหม่ในสิ่งปฏิกูลทางการแพทย์รวมถึงระบบย่อยน้ำร้อนของปั๊มความร้อนแบบเรียงซ้อนและระบบย่อยการบำบัดน้ำเสียสำหรับการฆ่าเชื้อที่อุณหภูมิสูงระบบย่อยน้ำร้อนของปั๊มความร้อนแบบเรียงซ้อนประกอบด้วยรอบการทำความร้อนด้วยการอัดครั้งแรกและรอบการอัดและการทำความร้อนครั้งที่สอง รอบการอัดและการทำความร้อนครั้งแรกรวมถึงคอมเพรสเซอร์ชุดแรก เครื่องระเหยแบบควบแน่น ตัวสร้างใหม่ วาล์วปีกผีเสื้อตัวแรก และเครื่องระเหยแบบผสมที่ เชื่อมต่อกันเป็นลำดับรอบการอัดและการทำความร้อนครั้งที่สองรวมถึงการเชื่อมต่อตามลำดับ คอมเพรสเซอร์ตัวที่สอง ตัวระบายความร้อนด้วยอากาศ วาล์วปีกผีเสื้อตัวที่สอง และเครื่องระเหยแบบควบแน่นระบบย่อยการบำบัดน้ำเสียด้วยการฆ่าเชื้อที่อุณหภูมิสูงรวมถึงรอบการบำบัดน้ำเสียรองและสระเก็บความร้อนระบบไม่เพียงแต่สามารถฆ่าเชื้อที่อุณหภูมิสูงและบำบัดฆ่าเชื้อในสิ่งปฏิกูลที่มีจุลินทรีย์ก่อโรค สารเคมี และสารกัมมันตภาพรังสีจำนวนมากเท่านั้น แต่ยังนำความร้อนทิ้งของสิ่งปฏิกูลทางการแพทย์ที่ระบายออกเพื่ออุ่นสิ่งปฏิกูลที่ยังไม่ได้รับความร้อน เพื่อฆ่าเชื้อที่อุณหภูมิสูงข้อได้เปรียบด้านการประหยัดพลังงานของระบบได้รับการปรับปรุง
วิธีการและอุปกรณ์สำหรับควบคุมการสตาร์ท-หยุดของคอมเพรสเซอร์ละลายน้ำแข็งปั๊มความร้อนแบบคาสเคดวิธีการประกอบด้วย: ตรวจสอบว่าระบบแรกตรงตามเงื่อนไขการละลายน้ำแข็งหรือไม่หากระบบแรกตรงตามเงื่อนไขการละลายน้ำแข็ง ตามการควบคุมการเริ่ม-หยุดที่กำหนดไว้ล่วงหน้า กฎจะควบคุมคอมเพรสเซอร์หลักตัวแรกที่จะเปิดสำหรับการละลายน้ำแข็งควบคุมระบบที่สองเพื่อเข้าสู่โหมดทำความร้อนรูปแบบการใช้งานปัจจุบันประสานการดำเนินการละลายน้ำแข็งของคอมเพรสเซอร์ตามกฎการควบคุมการสตาร์ท-หยุดเพื่อหลีกเลี่ยงปั๊มความร้อนแบบคาสเคด ในระหว่างการละลายน้ำแข็ง การป้องกันแรงดันสูงด้านหลักหรือการป้องกันแรงดันต่ำด้านทุติยภูมิจะถูกกระตุ้นเพื่อปรับปรุงประสิทธิภาพการละลายน้ำแข็ง .ในเวลาเดียวกัน ระบบที่สองจะได้รับความร้อนเพื่อหลีกเลี่ยงอุณหภูมิของน้ำที่ลดลงอย่างกะทันหัน และรับรองความเสถียรของกระบวนการละลายน้ำแข็ง
| Spec | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| แรงดันไฟฟ้า | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz |
| ความจุความร้อนที่กำหนด (น้ำร้อน) | 25kW | 52kW | 102kW | 150kW |
| กำลังไฟฟ้าเข้าความจุความร้อนที่กำหนด | 8kW | 16.5kW | 33kW | 48kW |
| ความจุความร้อนที่อุณหภูมิต่ำ (น้ำร้อน) | 18kW | 36.5kW | 72kW | 110kW |
| กำลังไฟฟ้าเข้าเครื่องทำความร้อนที่อุณหภูมิต่ำ | 6kW | 12kW | 24kW | 36kW |
| กำลังไฟฟ้าเข้าสูงสุด | 13kW | 26kW | 52kW | 78kW |
| กระแสไฟทำงานสูงสุด | 35A | 70A | 140A | 210A |
| ความจุความร้อนที่กำหนด ( ความร้อน) | 21kW | 42kW | 84kW | 125kW |
| กำลังไฟฟ้าเข้าเครื่องทำความร้อนที่กำหนด | 7kW | 14kW | 28kW | 42kW |
| ความร้อนที่อุณหภูมิต่ำ (ความร้อน) | 18kW | 36kW | 79kW | 108kW |
| กำลังไฟฟ้าเข้าเครื่องทำความร้อนที่อุณหภูมิต่ำ | 6kW | 12kW | 24kW | 36kW |
| จัดอันดับการไหลของน้ำ | 3.5 ลบ.ม./ชม | 7 ลบ.ม./ชม | 14 ลบ.ม./ชม | 21 ลบ.ม./ชม |
| ชื่อสารทำความเย็น/ปริมาณการฉีด | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| ความต้านทานด้านน้ำ | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| เสียงรบกวน | ≤62dB(เอ) | ≤68dB(เอ) | ≤72dB(เอ) | ≤76dB(เอ) |
| แรงดันใช้งานที่อนุญาตสำหรับไอเสีย /ด้านดูด |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| แรงดันสูง/แรงดันต่ำด้านแรงดันสูงสุดที่อนุญาต | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| แรงดันใช้งานสูงสุดของตัวแลกเปลี่ยนความร้อน | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| ขนาด (L*W*H)mm | 780*820*1780 | 1550*780*1780มม | 1570*1550*1850mm | 2360*1550*1850mm |
| น้ำหนัก | 160กก. | 318กก. | 630กก. | 950กก. |
| ระดับป้องกันการกระแทก | ฉัน | |||
| ระดับกันน้ำ | IPX4 | IPX4 | IPX4 | IPX4 |
| การเชื่อมต่อ | DN32 (ภายนอก) | DN40 (ภายนอก) | DN54 (หน้าแปลน) | DN65 (หน้าแปลน) |
| ราคาต่อหน่วย usd/set | 3607 | 6725 | 13115 | 19680 |
| สภาพความร้อน: (น้ำร้อน): กระเปาะแห้งโดยรอบคือ 20°C, กระเปาะเปียกโดยรอบคือ 15°C, อุณหภูมิของน้ำเริ่มต้นคือ 15°C และอุณหภูมิของน้ำสุดท้ายคือ 75°C กระเปาะแห้งสำหรับสิ่งแวดล้อม -7°C, กระเปาะเปียกแวดล้อม -8°C, อุณหภูมิของน้ำเริ่มต้น 6°C และอุณหภูมิน้ำสิ้นสุด 75°C เทอร์มินอลยูนิเวอร์ซัลเครื่องทำความร้อน สภาพความร้อน: (ความร้อน) กระเปาะแห้งโดยรอบคือ 7°C, กระเปาะเปียกโดยรอบคือ 6°C และอุณหภูมิของน้ำทิ้งคือ 75°C กระเปาะแห้งสำหรับสิ่งแวดล้อม -7°C, กระเปาะเปียกแวดล้อม -8°C, อุณหภูมิน้ำทิ้งที่ 75°C |
||||
