ปั๊มความร้อนจากแหล่งอากาศ 106kw R744 CO2 ทางออก 90 องศา

ปั๊มความร้อนจากแหล่งอากาศ 106kw R744 (CO2) ทางออก 90 องศา

คำอธิบายของปั๊มความร้อนแหล่งอากาศ 106kw R744 (CO2) ทางออก 90 องศา

หน่วยปั๊มความร้อน transcritical คาร์บอนไดออกไซด์มีผลการประหยัดพลังงานที่สำคัญในการกู้คืนความร้อนเหลือทิ้งด้วยคุณสมบัติที่ยอดเยี่ยมของคาร์บอนไดออกไซด์ที่วิกฤตยิ่งยวด ต้องใช้ไฟฟ้าเพียงเล็กน้อยในการผลิตน้ำร้อนที่อุณหภูมิสูงในพื้นที่ที่มีอากาศหนาวเย็น 100 ถึง 20 องศาในภาคเหนือสามารถดูดซับความร้อนทิ้งของอากาศได้ในพื้นที่วิกฤตยิ่งยวดของคาร์บอนไดออกไซด์ เครื่องแลกเปลี่ยนความร้อนด้วยแก๊สยังสามารถผลิตน้ำร้อนที่มีอุณหภูมิสูงกว่า 60 °C ได้อย่างมีประสิทธิภาพ

ปั๊มความร้อนอุณหภูมิสูงคาร์บอนไดออกไซด์
คาร์บอนไดออกไซด์เป็นสารทำงานตามธรรมชาติ มีค่าการนำความร้อนสูงและความจุความร้อนจำเพาะ ซึ่งช่วยให้ได้ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงความหนืดไดนามิกต่ำสามารถลดแรงดันตกคร่อมของของไหลทำงานในท่อได้ความหนาแน่นของไอสูงช่วยปรับปรุงอัตราการไหลของมวลของของไหลทำงาน อัตราส่วนความหนาแน่น (อัตราส่วนความหนาแน่นแสดงถึงความแตกต่างระหว่างคุณสมบัติของก๊าซและของเหลว) มีขนาดเล็ก ซึ่งเป็นประโยชน์ต่อการกระจายตัวของของไหลทำงาน และแรงตึงผิวมีขนาดเล็กซึ่งสามารถปรับปรุงการเดือดในความเข้มการถ่ายเทความร้อนของเครื่องระเหยของโซนความหนาแน่นของก๊าซสูงและความจุความร้อนต่อหน่วยปริมาตรมีขนาดใหญ่ซึ่งประมาณ 5 เท่าของ R22 ซึ่งสามารถลดขนาดของท่อและคอมเพรสเซอร์ทำให้ระบบเบาลง กะทัดรัด และมีขนาดเล็กอัตราส่วนแรงดันของคอมเพรสเซอร์ (อัตราส่วนของแรงดันควบแน่นและแรงดันการระเหยของของเหลวทำงาน) ต่ำ กระบวนการบีบอัดสามารถใกล้เคียงกับการบีบอัดแบบไอเซนโทรปิกและประสิทธิภาพก็ดีขึ้นหลากหลายแหล่งและราคาต่ำ
กระบวนการของวงจรการทำความเย็นแบบถอดเสียงด้วยคาร์บอนไดออกไซด์จะแตกต่างจากวงจรการทำความเย็นแบบอัดไอทั่วไปเล็กน้อยแรงดันดูดของคอมเพรสเซอร์ต่ำกว่าแรงดันวิกฤต และอุณหภูมิการระเหยก็ต่ำกว่าอุณหภูมิวิกฤตเช่นกันกระบวนการดูดความร้อนของวัฏจักรยังคงดำเนินการภายใต้สภาวะวิกฤตกระบวนการแลกเปลี่ยนความร้อนอาศัยความร้อนแฝงเพื่อให้สมบูรณ์อย่างไรก็ตาม แรงดันไอเสียของคอมเพรสเซอร์สูงกว่าแรงดันวิกฤต และไม่มีการสร้างคอนเดนเสทในระหว่างกระบวนการปล่อยความร้อนของตัวกลางในการทำงานเครื่องแลกเปลี่ยนความร้อนแรงดันสูงไม่ได้เรียกว่าคอนเดนเซอร์อีกต่อไป แต่เป็นเครื่องทำความเย็นด้วยแก๊สแนวคิดดั้งเดิมของอุณหภูมิการควบแน่นหายไปหมายความว่ากระบวนการแลกเปลี่ยนความร้อนต้องอาศัยความร้อนที่สมเหตุสมผลเพื่อให้สมบูรณ์

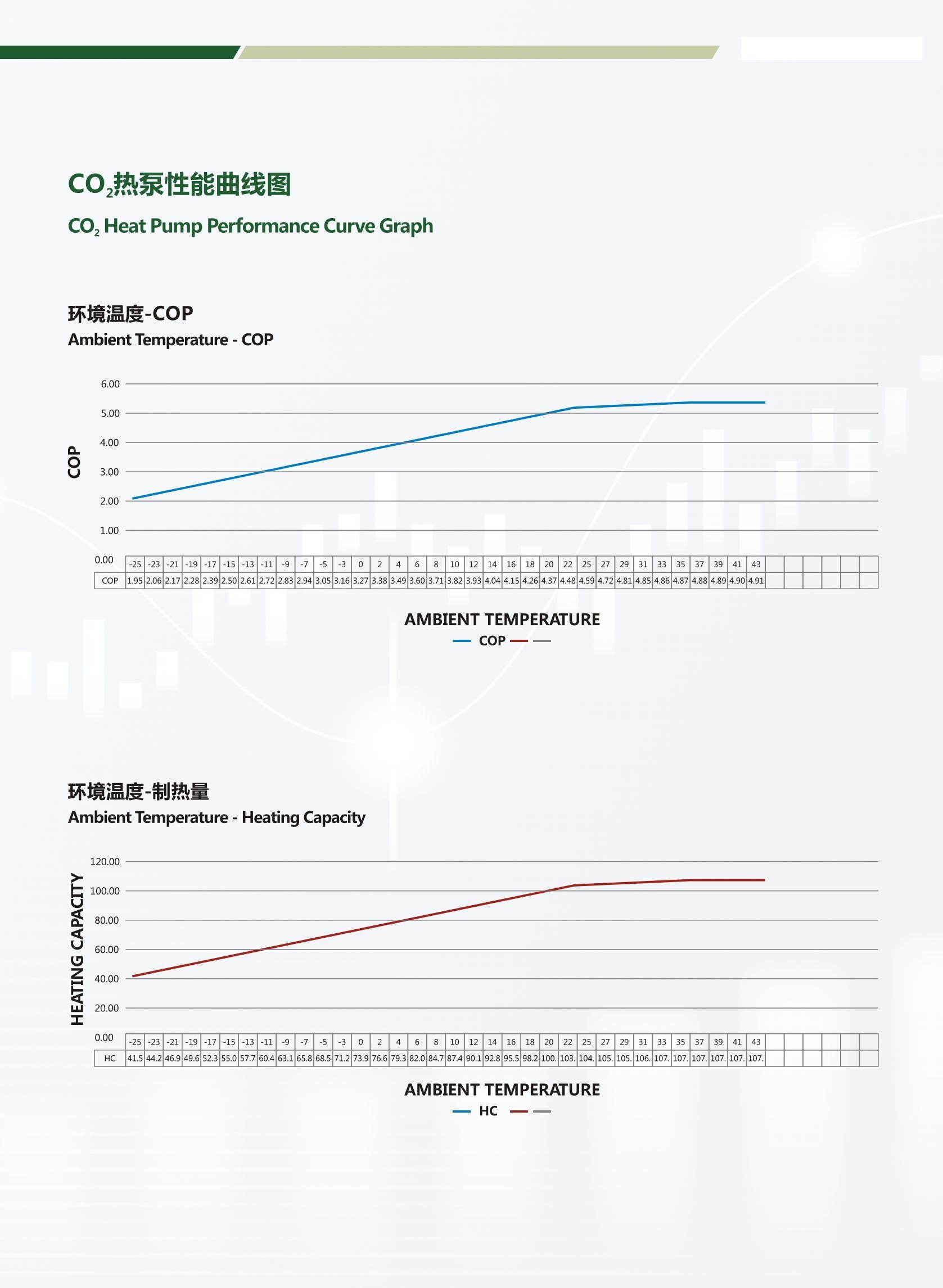

ประสิทธิภาพของปั๊มความร้อนจากแหล่งอากาศ 106kw R744 (CO2) ทางออก 90 องศา

สภาพการทำงานที่อุณหภูมิต่ำเป็นพิเศษ: อุณหภูมิแวดล้อม DB-10-C, อุณหภูมิน้ำเข้า 9°C;
สภาพละลายน้ำแข็ง: อุณหภูมิแวดล้อม DB2°C/WB1°C อุณหภูมิน้ำเข้า 9°C;สภาพอุณหภูมิต่ำ: อุณหภูมิแวดล้อม DB7°C/WB6°C อุณหภูมิน้ำเข้า 9°C;สภาพการทำงานมาตรฐาน: อุณหภูมิแวดล้อม DB20 °C /WB15 °C อุณหภูมิน้ำเข้า 15 °C;สภาพการทำงานที่อุณหภูมิสูง: อุณหภูมิแวดล้อม DB38°C/WB23°C อุณหภูมิน้ำเข้า 29°C
หมายเหตุการติดตั้ง:
1. ระยะห่างรอบการติดตั้งต้องไม่น้อยกว่า Im
2. ท่ออื่นที่ไม่ใช่ปั๊มความร้อนควรได้รับการปกป้องจากน้ำค้างแข็งและสามารถติดตั้งองค์ประกอบความร้อนได้
3. ฉนวนป้องกันความร้อนและการป้องกันควรใช้ท่อสำหรับหมุนเวียนน้ำร้อนเพื่อป้องกันการสูญเสียความร้อน

แผนผังการใช้งาน ถังเก็บน้ำแรงดัน

ปั๊มความร้อนจากแหล่งอากาศ 106kw R744 (CO2) ทางออก 90 องศา

แผนผังระบบ ระบบควบคุมอัจฉริยะ

ปั๊มความร้อนจากแหล่งอากาศ 106kw R744 (CO2) ทางออก 90 องศา

แผนผังระบบ
