คําอธิบายของ DORIN INVERTER CO2 ((R744) ระบบปั๊มความร้อน ปั๊มความร้อนอุณหภูมิสูง
ปั๊มความร้อนอุณหภูมิสูงคาร์บอนไดออกไซด์
ก๊าซคาร์บอนไดออกไซด์เป็นเหลวทํางานธรรมชาติที่มีความสามารถในการนําความร้อนสูงและความสามารถในการถ่ายความร้อนเฉพาะ ซึ่งช่วยให้ได้รับสัมพันธ์การถ่ายความร้อนสูงความแน่นแบบไดนามิกต่ําสามารถลดความดันของน้ํายาทํางานในท่อความหนาแน่นสูงของควายช่วยในการปรับปรุงอัตราการไหลของน้ําเหลวในการทํางานสัดส่วนความหนาแน่น (สัดส่วนความหนาแน่นแสดงความแตกต่างระหว่างคุณสมบัติของก๊าซและของเหลว) เป็นเล็ก, ซึ่งเป็นประโยชน์ต่อการกระจายของเหลวทํางาน, และความเครียดบนผิวน้อย, ซึ่งสามารถปรับปรุงความร้อนในระบายความร้อนความเข้มข้นของโซนความหนาแน่นของก๊าซสูง, และความจุในการทําความร้อนต่อหน่วยปริมาตรมีขนาดใหญ่, ซึ่งเป็นประมาณ 5 เท่าของ R22, ซึ่งสามารถลดขนาดของท่อและเครื่องบด, ทําให้ระบบเบาลง, สับสนและขนาดเล็ก.อัตราความดันของเครื่องบดอัด (อัตราความดันของความดันและความดันการระเหยของเหลวทํางาน) ต่ํา, กระบวนการบดสามารถใกล้เคียงกับการบด isentropic และประสิทธิภาพดีขึ้น
กระบวนการของวัฏจักรการทําความเย็นแบบแปรปรวนของคาร์บอนไดออกไซด์แตกต่างจากวัฏจักรการทําความเย็นโดยการบดความร้อนทั่วไปนิดหน่อยความดันดูดของเครื่องบดต่ํากว่าความดันวิกฤต, และอุณหภูมิการเหยื่อออกยังต่ํากว่าอุณหภูมิวิกฤต. กระบวนการ endothermic ของวงจรยังดําเนินการภายใต้สภาพ subcritical.กระบวนการแลกเปลี่ยนความร้อนขึ้นอยู่กับความร้อนที่ซ่อนอยู่เพื่อให้สําเร็จอย่างไรก็ตาม ความดันในก๊าซสูบของคอมเพรสเซอร์สูงกว่าความดันที่สําคัญ และไม่มีสารดึงออกในระหว่างกระบวนการปล่อยความร้อนของสื่อการทํางานเครื่องแลกเปลี่ยนความร้อนความดันสูง ไม่เรียกว่า เครื่องปรับความร้อนความคิดเดิมของอุณหภูมิการปรับปรุงความหนาวได้สูญเสีย ความหมายคือกระบวนการแลกเปลี่ยนความร้อน
ประสิทธิภาพของ 8 kw R744 CO2 ปั๊มความร้อน เครื่องทําความร้อนน้ํา สําหรับการใช้งานที่อยู่อาศัย -25 องศาคงที่
สภาพการทํางานในอุณหภูมิต่ํามาก: อุณหภูมิบริเวณ DB-10-C, อุณหภูมิการเข้าน้ํา 9°C
สภาพการละลายน้ําแข็ง: อุณหภูมิบริเวณ DB2°C/WB1°C อุณหภูมิทางเข้าน้ํา 9°C สภาพอุณหภูมิต่ํา: อุณหภูมิบริเวณ DB7°C/WB6°C อุณหภูมิทางเข้าน้ํา 9°C สภาพการทํางานมาตรฐาน:อุณหภูมิบริเวณ DB20°C /WB15°C, อุณหภูมิน้ําเข้า 15°C; สภาพการทํางานอุณหภูมิสูง: อุณหภูมิบริเวณ DB38°C/WB23°C, อุณหภูมิน้ําเข้า 29°C
หมายเหตุการติดตั้ง:
1ระยะห่างรอบอุปกรณ์ไม่ควรน้อยกว่า Im
2. ท่อหลอดอื่น ๆ นอกจากปั๊มความร้อนควรถูกป้องกันจากหนาวแข็งและอุปกรณ์ทําความร้อนสามารถติดตั้งได้
3- การป้องกันความร้อนและมาตรการป้องกัน ควรนํามาสําหรับท่อสําหรับการไหลเวียนน้ําร้อนเพื่อป้องกันการสูญเสียความร้อน
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

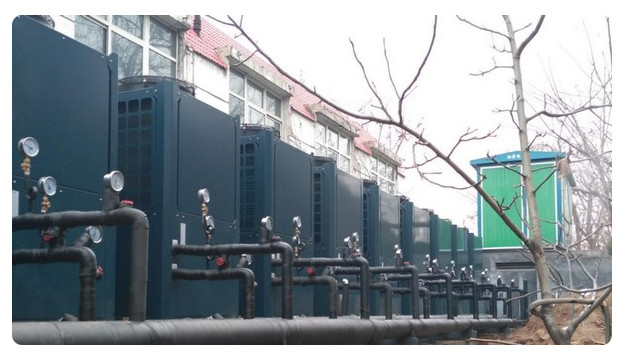

ภาพแผนการใช้งาน ถังน้ําพัดแรงดัน

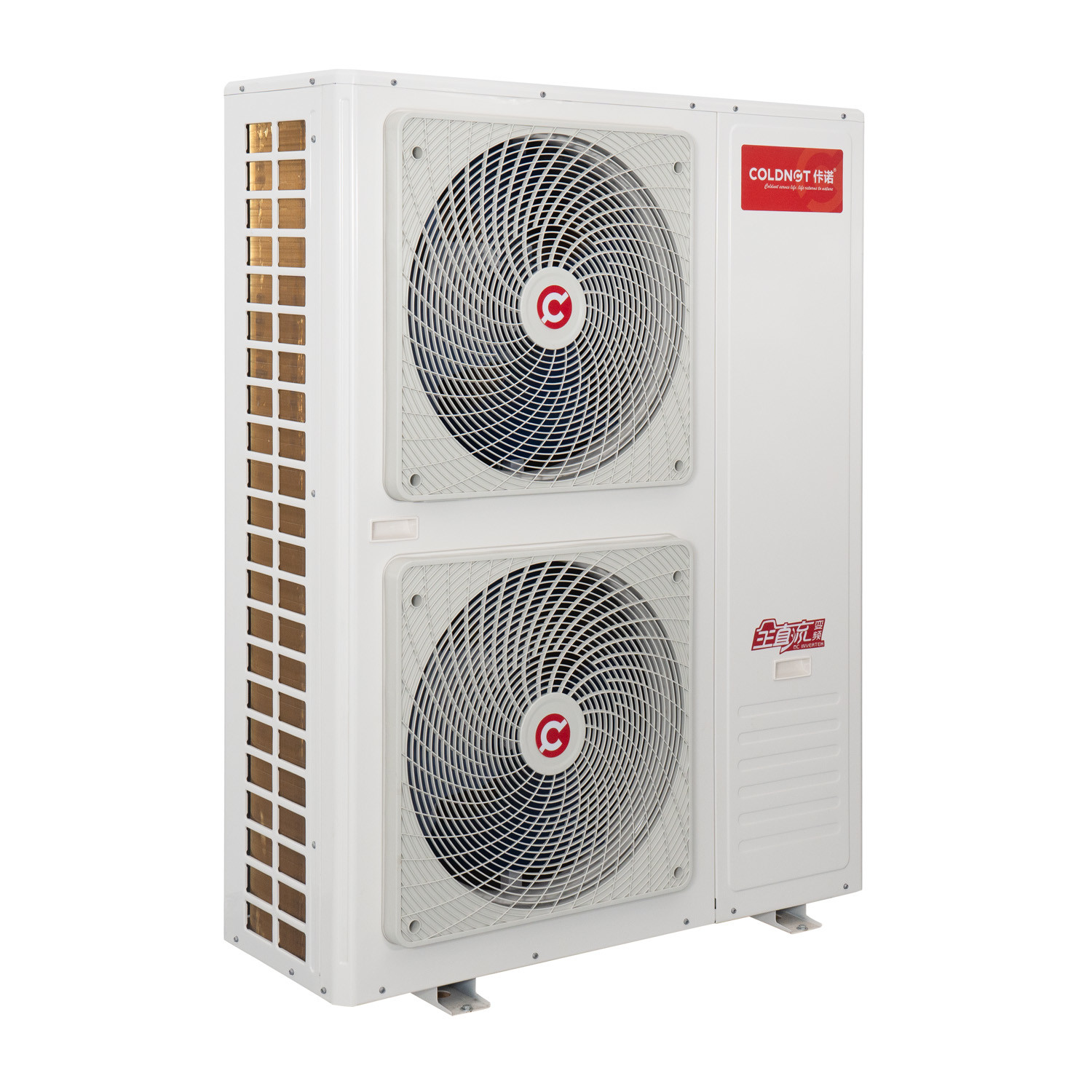

8 kw R744 CO2 ปั๊มความร้อน เครื่องทําความร้อนน้ํา ใช้ในบ้าน -25 องศาคงที่
ระบบแผนภูมิ ระบบควบคุมฉลาด

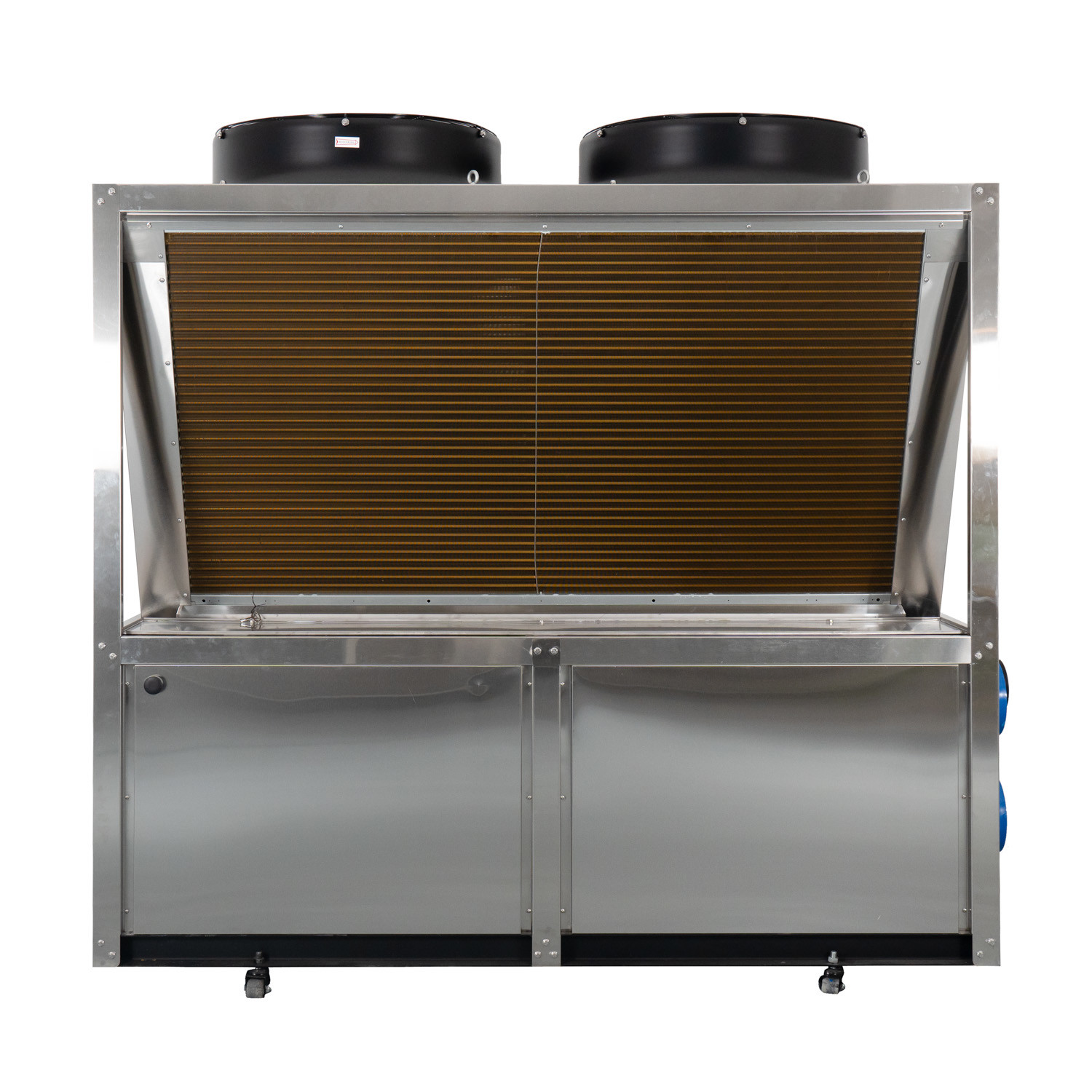

8 kw R744 CO2 ปั๊มความร้อน เครื่องทําความร้อนน้ํา ใช้ในบ้าน -25 องศาคงที่
|
รายการรายละเอียดของหน่วยน้ําร้อนปั๊มความร้อน CO2 8 kw R744 CO2 ปั๊มความร้อน เครื่องทําความร้อนน้ํา ใช้ในบ้าน -25 องศาคงที่ |
||||||||
| รุ่น | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| รายละเอียด | 2 HP | 7.5HP | 10 HP | 15 HP | 20 HP | 30 HP | 45 HP | |
| พลังงานไฟฟ้า | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| วิธีการทําความร้อน | การทําความร้อนโดยตรง | |||||||
| สภาพการทํางานชื่อ | (kW) ความจุในการทําความร้อน | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) พลังการเข้า |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) การไหลเวียนน้ําทําความร้อน |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| สภาพการทํางานในอุณหภูมิสูง | (kw) ความจุในการทําความร้อน | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) พลังการเข้า | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) การไหลเวียนน้ําทําความร้อน |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพการทํางานในอุณหภูมิต่ํา | (kw) ความจุในการทําความร้อน | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) พลังการเข้า | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) การไหลเวียนน้ําทําความร้อน |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| ข้อมูลชิ้นส่วน | ขนาดหน้าต่างของท่อน้ํา | DN15 | DN20 | DN25 | DN32 | |||
| เครื่องแลกเปลี่ยนความร้อนน้ํา | เครื่องแลกเปลี่ยนความร้อนแบบแผ่นหรือหลอด | |||||||
| เครื่องแลกเปลี่ยนความร้อนอากาศ | ปีกอลูมิเนียมหลอดทองแดง | |||||||
| ประเภทเครื่องปรับอากาศ | เครื่องหมุนสองตัว | ประเภทแบบครึ่งปิด | ||||||
| แผนการทํางาน | หน้าจอสัมผัสสี | |||||||
| อุณหภูมิทางออกสูงสุด | 85°C | 90°C | ||||||
| สารเย็น | R744 ((CO2) | |||||||
| ความดันการออกแบบ ((MPa) | 15MPa ((HP) / 8MPa ((LP) | |||||||
| ขนาด (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600 * 950 * 1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) เสียง | ≤ 44 | ≤ 56 | ≤ 59 | ≤62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (kg) น้ําหนัก | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| อุณหภูมิของน้ําอาหาร ((°C) | 5 ~ 40 | |||||||
| (ความดันน้ําอาหาร MPa) | 00.05 ~ 0.4 | |||||||
| อุณหภูมิการออกน้ํา (°C) | 55 ~ 85 | 55 ~ 90 | ||||||
| ความไหลสูงสุด | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิบริเวณ (°C) | -25~43 | |||||||
สัญลักษณ์แผนภูมิระบบ
