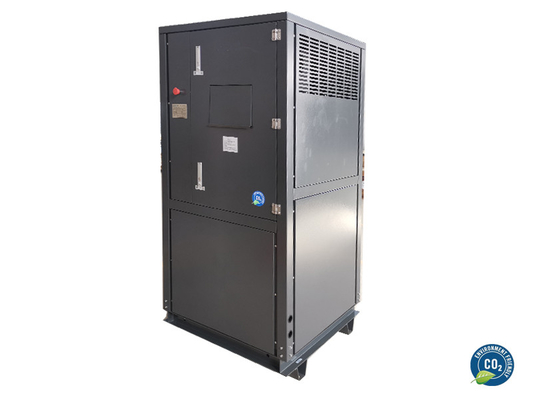

160 kw CO2 ปั๊มความร้อนแหล่งน้ำอุตสาหกรรมการใช้งานเชิงพาณิชย์โรงเรียนมหาวิทยาลัยความร้อนและน้ำร้อน
1. รุ่นสินค้า: LN-160ZW
2. สารทำความเย็น: คาร์บอนไดออกไซด์ (R744/CO2);
3. ความจุความร้อน: 160kW;
4. ความเย็น: 124.5kW;
5. กำลังไฟ: 35.5kW
6. ประสิทธิภาพการใช้พลังงานที่ครอบคลุม: 8.01
7. อุณหภูมิความร้อน: 55-98 ℃;
8. อุณหภูมิทำความเย็น: 3-15 ℃;
9. ใช้ฟังก์ชั่น: สถานที่ที่ต้องการน้ำร้อนและน้ำเย็นในเวลาเดียวกัน
สารทำความเย็น CO2: ข้อดี
①ไม่ติดไฟ ไม่เป็นพิษ
② ผลิตภัณฑ์จากธรรมชาติ
3 ไม่ต้องการขั้นตอนพิเศษใด ๆ ในการกู้คืนสารทำความเย็น
4 ไม่จำเป็นต้องได้รับใหม่
5 ไม่มีความเสียหายต่อชั้นโอโซน
6. ODP=0 (ค่าศักยภาพการคุกคามโอโซน 0)2
7. GWP=1(ค่าศักยภาพผลกระทบเรือนกระจก 1)
8. ไม่อยู่ภายใต้ข้อบังคับด้านภาษีและข้อบังคับของประเทศใด ๆ
ข้อดีสำหรับปั๊มความร้อน CO2 R744:
1อุณหภูมิของน้ำสามารถสูงถึง 100 ℃ การจัดเก็บที่อุณหภูมิสูงสามารถลดปริมาตรของถังเก็บน้ำ
2 ขีด จำกัด การทำงานคือ -43 ℃ แต่น้ำยังคงสามารถระบายออกได้อย่างมีประสิทธิภาพ
3 COP สูงสุดคือ 5.5 และสำหรับเครื่องมัลติฟังก์ชั่นแบบ All-in-one COP สูงสุดคือ 7
4 เครื่อง All-in-one สามารถผลิตน้ำร้อนและน้ำเย็นได้ในเวลาเดียวกันเพื่อให้เกิดการใช้พลังงานอย่างมีประสิทธิภาพสูงสุด
5. สามารถตอบสนองปริมาณการใช้น้ำที่แตกต่างกัน
6 โคแอกเซียลแบบกลไกเดี่ยว 520kW สามารถใช้ร่วมกับหลายโมดูลได้
⑦ ความปลอดภัย ด้วยการป้องกันแรงดันเกิน 6 เท่า การแยกน้ำและไฟฟ้า
⑧ ระบบควบคุมการแปลงความถี่อัจฉริยะช่วยประหยัดพลังงาน 50% เมื่อละลายน้ำแข็ง
9. การออกแบบแบบแยกส่วน โดยเฉพาะอย่างยิ่งสำหรับสถานที่สูงที่ไม่สามารถยกและเคลื่อนย้ายได้
10. การควบคุมแอพไร้สายอัจฉริยะสามารถรับรู้การจัดการแบบไร้คนขับ
160 kw CO2 ปั๊มความร้อนแหล่งน้ำอุตสาหกรรมการใช้งานเชิงพาณิชย์โรงเรียนมหาวิทยาลัยความร้อนและน้ำร้อน
1.DC คอมเพรสเซอร์แบบสองขั้นตอนความถี่ตัวแปร
2. เครื่องแยกประเภทสามารถกำหนดค่าได้ด้วยปริมาตรถังเก็บน้ำสูงสุดคือ 2,000 ลิตร
3. ปริมาตรถังเก็บน้ำในตัวแบบรวมเป็น 40L, 180L, 220L, 260L, 320L
④ ฟังก์ชั่นสินค้า: เครื่องทำน้ำร้อนเดี่ยว, หม้อต้มน้ำ, น้ำร้อนในประเทศ + เครื่องทำความร้อน + เครื่องทำความร้อนพลังงานแสงอาทิตย์
(5 เหมาะสำหรับบ้าน illas โรงแรมขนาดเล็ก โรงงานขนาดเล็ก โรงพยาบาลฆ่าเชื้อ ฯลฯ.
อุณหภูมิน้ำสูงสุดสามารถเข้าถึง 90 ℃
ปัญหาหลักที่เครื่องทำน้ำร้อนจากปั๊มความร้อนด้วยปั๊มความร้อน CO2 เผชิญคือการปรับปรุงประสิทธิภาพอย่างต่อเนื่องและลดต้นทุน จึงเป็นการปรับปรุงความสามารถในการแข่งขันกับเครื่องทำน้ำร้อนจากปั๊มความร้อนแบบทั่วไปเพื่อที่จะปรับปรุงประสิทธิภาพ เราต้องพึ่งพานวัตกรรมทางเทคโนโลยี
1) การพัฒนากลไกการขยายตัว
ด้วยการวิเคราะห์เชิงทฤษฎี การใช้ตัวขยายเพื่อเปลี่ยนวาล์วปีกผีเสื้อและการกู้คืนของงานขยายสามารถปรับปรุงประสิทธิภาพของวงจร CO2 ถอดรหัสได้อย่างมากดังนั้น สถาบันวิจัยหลายแห่งทั้งในและต่างประเทศจึงทุ่มทุนในการวิจัยและพัฒนาด้านการวิจัยเป็นอย่างมากรายงานแบบเปิดเกี่ยวกับประเภทของเครื่องขยาย ได้แก่ ชนิดลูกสูบ ชนิดลูกสูบอิสระ ชนิดสโครล ชนิดโรเตอร์โรลลิ่ง ชนิดโรเตอร์สวิง ชนิดของบานเลื่อน เป็นต้น แม้ว่าต้นแบบจะได้รับการพัฒนาแล้ว แต่ปัญหาทางเทคนิคจำนวนมากยังคงต้องแก้ไข
2) การปรับปรุงประสิทธิภาพคอมเพรสเซอร์ CO2 อย่างต่อเนื่อง
คอมเพรสเซอร์เป็นองค์ประกอบหลักของระบบวงจร CO2 แบบถอดเสียงทั้งหมด และประสิทธิภาพของคอมเพรสเซอร์ส่งผลกระทบโดยตรงต่อประสิทธิภาพของระบบผู้ผลิตและสถาบันวิจัยหลายแห่งได้ปรับปรุงประสิทธิภาพของคอมเพรสเซอร์ CO2 โดยการปรับปรุงโครงสร้างของคอมเพรสเซอร์ CO2 ปรับปรุงความแม่นยำในการประมวลผล และปรับปรุงสภาพการหล่อลื่นของชิ้นส่วนที่เคลื่อนไหว
3) ประสิทธิภาพการแลกเปลี่ยนความร้อนของเครื่องแลกเปลี่ยนความร้อนได้รับการปรับปรุงอย่างต่อเนื่อง
จากการวิเคราะห์พลังงานที่มีประสิทธิภาพของระบบวัฏจักร CO2 พบว่านอกเหนือจากการสูญเสียการควบคุมปริมาณการสูญเสียตัวแลกเปลี่ยนความร้อนยังครอบครองส่วนใหญ่ของการสูญเสียทั้งหมดและยังเกินกว่าการสูญเสียการควบคุมปริมาณสำหรับ single- วัฏจักร CO2เครื่องทำความร้อนมีความสำคัญต่อการปรับปรุงประสิทธิภาพของระบบวงจร CO2
4) ใช้ความเย็นและความร้อนของเครื่องทำน้ำอุ่นปั๊มความร้อน CO2 พร้อมกัน
การวิจัยเชิงทฤษฎีแสดงให้เห็นว่าประสิทธิภาพของระบบสามารถปรับปรุงได้อย่างมีนัยสำคัญโดยใช้ความเย็นและความร้อนของเครื่องทำน้ำร้อนแบบปั๊มความร้อน CO2 พร้อมกันดังนั้นจึงมีความหมายมากขึ้นในการพัฒนาเครื่องทำน้ำอุ่นปั๊มความร้อนที่ให้ทั้งน้ำร้อนและเย็น
อุณหภูมิแวดล้อมในการทำงานขั้นต่ำ -25 ℃
CO2Cascade AC ปั๊มความร้อนอินเวอร์เตอร์
① คอมเพรสเซอร์อินเวอร์เตอร์ AC
② การควบคุมหลัก CPP/PLC หน้าจอสัมผัสที่มีสีสัน
3 การทำงานที่อุณหภูมิต่ำเป็นพิเศษ -43 ℃
④ เครื่องแยกหรือทั้งตัวสามารถปรับแต่งได้ตามต้องการ
⑤ ฟังก์ชั่นสินค้า: เครื่องทำความร้อนที่อุณหภูมิต่ำเป็นพิเศษในฤดูหนาว ระบายความร้อนในฤดูร้อน
3.ใช้ได้กับสถานที่ที่ต้องการความร้อน เช่น สถานีรถไฟความเร็วสูงภาคเหนือ ซุปเปอร์มาร์เก็ต โรงงาน สนามกีฬา ร้อน 45 kw CO2 Cascade AC Inverter Heat Pump Integral ultra-low temperature cascade carbon dioxide heat pump els ฟาร์ม เป็นต้น
160 kw CO2 ปั๊มความร้อนแหล่งน้ำอุตสาหกรรมการใช้งานเชิงพาณิชย์โรงเรียนมหาวิทยาลัยความร้อนและน้ำร้อน
| CO2 AC Inverter ปั๊มความร้อนแหล่งน้ำ | |||||
| พิมพ์ | LNS-40ZW | LNS-75ZW | LNS-160ZW | ||
| การทำงาน | ความจุความร้อน | กิโลวัตต์ | 39.3 | 76.3 | 156 |
| ความจุน้ำร้อน | ลิตร/ชั่วโมง | 750 | 1450 | 2980 | |
| อินพุตพลังงานความร้อน | กิโลวัตต์ | 8.1 | 16.5 | 37.1 | |
| ความจุความเย็น | กิโลวัตต์ | 31 | 59.8 | 118.9 | |
| ตำรวจ | W/W | 4.7 | 4.6 | 4.2 | |
| พาวเวอร์ซัพพลาย | V/Ph/Hz | 380V~415V~ 50/60Hz | |||
| ปริมาณน้ำหล่อเย็น | M3/H | 5.3 | 10.2 | 20.4 | |
| จัดอันดับอุณหภูมิน้ำเอาท์พุต | ℃ | 60 | |||
| อุณหภูมิน้ำออกสูงสุด | ℃ | 90 | |||
| ช่วงอุณหภูมิแวดล้อมในการทำงาน | ℃ | (-)25-43 | |||
| ขนาดท่อต่อน้ำ | mm | DN20/DN32 | DN20/DN40 | DN40/DN65 | |
| สารทำความเย็น | พิมพ์ | R744/CO2 | |||
| ขนาด | mm | 1500x900x1290 | 1500x900x1285 | 900*900x1910 | |
| ระดับเสียง | เดซิเบล(เอ) | 45 | 51 | 51 | |
| น้ำหนักสุทธิ | กิโลกรัม | 530 | 985 | 900 | |
| อินเวอร์เตอร์ | AC | ||||
| สภาพอุณหภูมิมาตรฐาน: | |||||
| ด้านน้ำเย็น: อุณหภูมิน้ำเข้า 12C, อุณหภูมิน้ำออก 7°C. | |||||
| ด้านน้ำร้อน: อุณหภูมิน้ำเข้า 15C, อุณหภูมิน้ำออก 60°C. | |||||
160 kw CO2 ปั๊มความร้อนแหล่งน้ำอุตสาหกรรมการใช้งานเชิงพาณิชย์โรงเรียนมหาวิทยาลัยความร้อนและน้ำร้อน
แผนผังการใช้งาน ถังเก็บน้ำแรงดัน
แผนผังระบบ ระบบควบคุมอัจฉริยะ

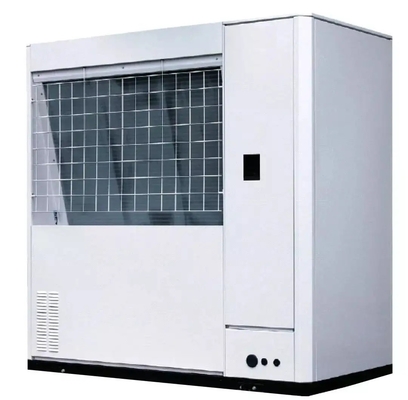

8kW ครัวเรือนคาร์บอนไดออกไซด์ all-in-one เครื่อง CO2 air source ปั๊มความร้อน multifunctional
แผนผังระบบ
