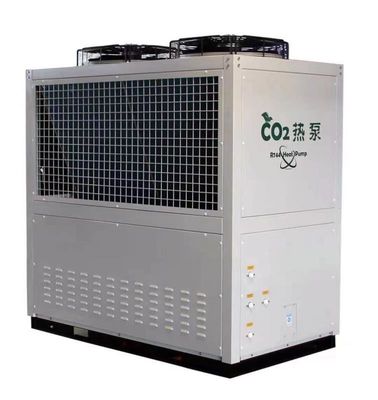

หลักการแนะนำ CO2 r744 ปั๊มความร้อนจากแหล่งน้ำสำหรับโครงการทำความร้อนในโรงน้ำร้อนอุณหภูมิสูงหรือการใช้อาคารพาณิชย์
คอมเพรสเซอร์ดูดสารทำความเย็นก๊าซคาร์บอนไดออกไซด์ที่อุณหภูมิต่ำและความดันต่ำออกจากเครื่องระเหย และบีบอัดสารทำความเย็นคาร์บอนไดออกไซด์ลงในของเหลวที่มีอุณหภูมิสูงและความดันสูงยิ่งยวดผ่านการทำงานของเหลววิกฤตยิ่งยวดที่มีอุณหภูมิสูงและความดันสูงจะเข้าสู่เครื่องทำความเย็นแก๊สเพื่อแลกเปลี่ยนความร้อนกับน้ำ และถูกทำให้เย็นลงในเครื่องทำความเย็นแก๊สของเหลวแรงดันสูงจะปล่อยความร้อนออกมามาก และน้ำจะดูดซับความร้อนที่ปล่อยออกมาและอุณหภูมิจะสูงขึ้นอย่างต่อเนื่องหลังจากที่ของเหลวแรงดันสูงถูกควบคุมปริมาณและคลายแรงดันด้วยวาล์วขยายตัว มันจะดูดซับความร้อนจากอากาศโดยรอบและระเหยเป็นก๊าซแรงดันต่ำผ่านการทำงานของพัดลมในเครื่องระเหยและถูกดูดเข้าไปในคอมเพรสเซอร์เพื่อบีบอัด และ วงจรซ้ำเพื่อผลิตน้ำร้อนคุณสมบัติ สารทำความเย็นที่ปกป้องสิ่งแวดล้อมตามธรรมชาติ: ODP คือ 0, GWP คือ 1 ไม่มีมลภาวะต่อสิ่งแวดล้อม ปลอดสารพิษ ไม่ติดไฟ ประสิทธิภาพการทำความร้อนที่อุณหภูมิสูงที่ดีเยี่ยม: การส่งออกน้ำสูงสุดสามารถเข้าถึงได้ที่สูงกว่า 90 ℃ ประสิทธิภาพอุณหภูมิต่ำที่ยอดเยี่ยม: ที่ - อุณหภูมิแวดล้อม 20 °C น้ำร้อนอุณหภูมิสูง 90°C ยังคงสามารถผลิตได้ ประสิทธิภาพสูง: COP ประสิทธิภาพการทำความร้อนสามารถเข้าถึงได้ 4.5 และเมื่อผลิตน้ำร้อนที่อุณหภูมิต่ำ COP ยังคงสูงกว่า 2.0 การใช้งานที่หลากหลาย: สามารถทำงานได้ตามปกติในช่วงอุณหภูมิแวดล้อม -20 ℃ ~ 43 ℃ เหมาะสำหรับการผลิตน้ำร้อนในประเทศหรือในโรงงานอุตสาหกรรม
ประสิทธิภาพของ CO2 r744 ปั๊มความร้อนแหล่งน้ำจากแหล่งอากาศสำหรับโครงการทำความร้อนด้วยน้ำร้อนที่อุณหภูมิสูงหรือการใช้อาคารพาณิชย์
| ประเภทหน่วย | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| ข้อมูลจำเพาะ | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| แหล่งจ่ายไฟ | สามเฟสห้าสาย380V/50Hz | ||||||
| โหมดทำความร้อน | ความร้อนโดยตรง/ประเภทวงจร | ||||||
| สภาพการทำงานมาตรฐาน | ความจุความร้อน (กิโลวัตต์) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| กำลังไฟฟ้าเข้า (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| สภาพอุณหภูมิสูง | ความจุความร้อนกิโลวัตต์ ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| กำลังไฟฟ้าเข้า (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพอุณหภูมิต่ำ | ความจุความร้อน (กิโลวัตต์) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| กำลังไฟฟ้าเข้า (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| ตำรวจ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| ข้อมูลส่วนประกอบ | ขนาดของข้อต่อท่อน้ำ | DN20 | DN25 | DN32 | DN40 | ||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือปลอกแขน | ||||||
| เครื่องแลกเปลี่ยนความร้อน Air | ครีบอลูมิเนียมสำหรับท่อทองแดง | ||||||
| ประเภทคอมเพรสเซอร์ | ลูกสูบกึ่งปิด | ||||||

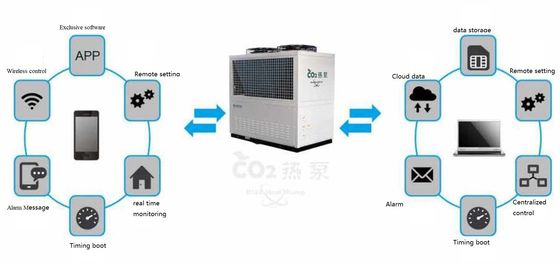

| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | ||||||
| อุณหภูมิทางออกสูงสุด (℃) | 90℃ | ||||||
| สารทำความเย็น | R744 (CO2 ) | ||||||
| ความดันการออกแบบ (MPa) | ด้านสูง 15 ด้านต่ำ 8 | ||||||
| ขนาด (ความยาว ความกว้าง และความสูง มม.) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| เสียงรบกวน (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| น้ำหนัก (กิโลกรัม) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ขอบเขตการใช้งาน | อุณหภูมิน้ำป้อน (℃) | 5~ 40 | |||||
| แรงดันน้ำป้อน | 0.05~ 0.4 | ||||||
| อุณหภูมิน้ำทิ้ง (℃) | 55~ 90 | ||||||
| การไหลสูงสุด | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | '-20~43 | ||||||
