| MOQ: | ต่อรองได้ |
| Price: | negotiable |
| บรรจุภัณฑ์มาตรฐาน: | แพคเกจการส่งออกมาตรฐานหรือตามคำขอของลูกค้า |
| ระยะเวลาการส่งมอบ: | 1-30 วันทำการ |
| วิธีการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, |
| กำลังการผลิต: | 80000 ชิ้น / ปี |

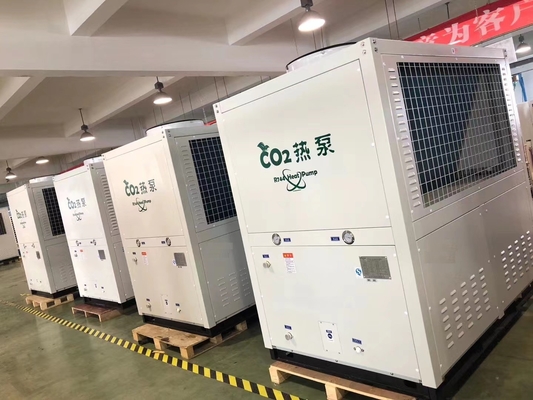

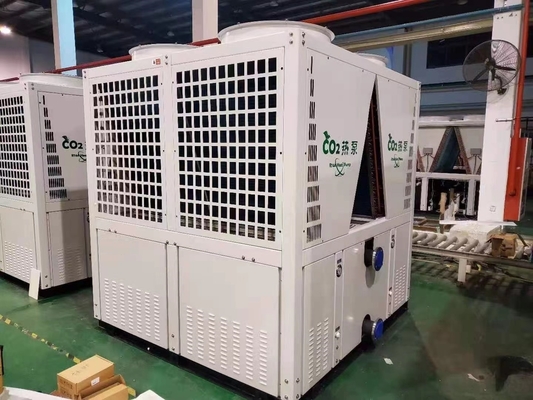

บทนำหลักการของปั๊มความร้อนแหล่งอากาศแหล่งน้ำ CO2 R744 สำหรับการใช้งานเชิงพาณิชย์ขนาด 37kw สำหรับน้ำร้อน
ปั๊มความร้อนคาร์บอนไดออกไซด์ประกอบด้วยเปลือก, แผ่นกั้นจัดเรียงในแนวนอนภายในเปลือก, ชุดแลกเปลี่ยนความร้อนยึดอยู่เหนือแผ่นกั้น, และชุดแลกเปลี่ยนความร้อนประกอบด้วยแลกเปลี่ยนความร้อนที่จัดเรียงเป็นมุมเอียงทั้งสองด้านของแผ่นกั้น, และชุดแลกเปลี่ยนความร้อนจัดเรียงอยู่เหนือชุดแลกเปลี่ยนความร้อน มีพัดลม ในการประดิษฐ์นี้, แผ่นกั้นตามขวางจัดเรียงอยู่ภายในตัวเรือน, แผ่นกั้นแบ่งตัวเรือนออกเป็นพื้นที่ด้านบนและด้านล่าง, ชุดแลกเปลี่ยนความร้อนติดตั้งอยู่เหนือแผ่นกั้น, และระบบท่อและระบบหมุนเวียนติดตั้งอยู่ในพื้นที่ใต้แผ่นกั้น, ชุดแลกเปลี่ยนความร้อนและระบบท่อถูกแยกออกจากกันโดยแผ่นกั้นเพื่อหลีกเลี่ยงการพาความร้อนระหว่างแลกเปลี่ยนความร้อนและระบบท่อ, ซึ่งป้องกันอิทธิพลซึ่งกันและกันระหว่างทั้งสอง, ซึ่งเอื้อต่อการทำงานปกติของปั๊มความร้อนคาร์บอนไดออกไซด์
ระบบปั๊มความร้อนที่ใช้เกี่ยวข้องกับตัวแยกแก๊ส-ของเหลวสำหรับระบบปั๊มความร้อนคาร์บอนไดออกไซด์ ตัวแยกแก๊ส-ของเหลวสำหรับระบบปั๊มความร้อนคาร์บอนไดออกไซด์ประกอบด้วยตัวถังทรงกระบอกที่มีช่องอากาศเข้าและช่องอากาศออก ช่องอากาศเข้ามีท่ออากาศเข้า, และช่องอากาศออกเชื่อมต่อกับท่อส่งน้ำมันกลับ ท่อส่งน้ำมันกลับมีรูปทรง "U" ปลายด้านหนึ่งของท่อส่งน้ำมันกลับเชื่อมต่อกับช่องอากาศออก, ปลายอีกด้านหนึ่งของท่อส่งน้ำมันกลับแขวนลอยอยู่ในอากาศและเหลื่อมกับแกนของท่ออากาศเข้า, และมีรูส่งน้ำมันกลับอย่างน้อยหนึ่งรูจัดเรียงตามแนวรัศมีที่ส่วนโค้งของท่อส่งน้ำมันกลับ อรรถประโยชน์ของแบบจำลองนี้มีผลดีในการทำให้ฟังก์ชันการแยกแก๊ส-ของเหลวของระบบปั๊มความร้อนคาร์บอนไดออกไซด์มีประสิทธิภาพ, ของเหลวซึ่งเป็นสถานะผสมของน้ำมันหล่อลื่นและคาร์บอนไดออกไซด์เหลวที่ไหลกลับไปยังคอมเพรสเซอร์อย่างราบรื่นด้วยอัตราการไหลคงที่, หลีกเลี่ยงการเกิดอุบัติเหตุ "ของเหลวตี" หรือ "กระบอกสูบไหม้" และอื่นๆ
พารามิเตอร์ของปั๊มความร้อนแหล่งอากาศแหล่งน้ำ CO2 R744 สำหรับการใช้งานเชิงพาณิชย์ขนาด 37kw สำหรับน้ำร้อน
| ประเภทหน่วย | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| ข้อมูลจำเพาะ | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| แหล่งจ่ายไฟ | สามเฟสห้าสาย 380V/50Hz | ||||||
| โหมดทำความร้อน | แบบตรง/แบบหมุนเวียน | ||||||
| สภาวะการทำงานมาตรฐาน | ความจุความร้อน (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| กำลังไฟฟ้าเข้า (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| อัตราการไหลของน้ำร้อน (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| สภาวะอุณหภูมิสูง | ความจุความร้อน (kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| กำลังไฟฟ้าเข้า (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| อัตราการไหลของน้ำร้อน (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาวะอุณหภูมิต่ำ | ความจุความร้อน (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| กำลังไฟฟ้าเข้า (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| อัตราการไหลของน้ำร้อน (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| ข้อมูลส่วนประกอบ | ขนาดข้อต่อน้ำ | DN20 | DN25 | DN32 | DN40 | ||
| แลกเปลี่ยนความร้อนน้ำ | แลกเปลี่ยนความร้อนแบบแผ่นหรือแบบปลอก | ||||||
| แลกเปลี่ยนความร้อนอากาศ | ครีบอะลูมิเนียมสำหรับท่อทองแดง | ||||||
| ประเภทคอมเพรสเซอร์ | ลูกสูบกึ่งปิด | ||||||
| แผงควบคุม | หน้าจอสัมผัสสี | ||||||
| อุณหภูมิขาออกสูงสุด (℃) | 90℃ | ||||||
| สารทำความเย็น | R744 (CO2) | ||||||
| แรงดันออกแบบ (MPa) | ด้านสูง 15, ด้านต่ำ 8 | ||||||
| ขนาด (ยาว, กว้าง และสูง mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| เสียงรบกวน (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| น้ำหนัก (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ขอบเขตการใช้งาน | อุณหภูมิน้ำป้อน (℃) | 5~ 40 | |||||
| แรงดันน้ำป้อน | 0.05~ 0.4 | ||||||
| อุณหภูมิน้ำออก (℃) | 55~ 90 | ||||||
| อัตราการไหลสูงสุด | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | ´-20~43 | ||||||
![]()
![]()
