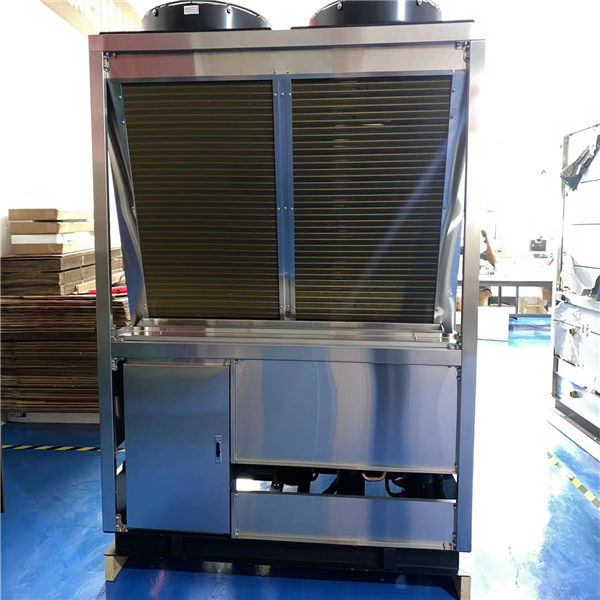

ความแรงของ 7KW CO2 R744 แหล่งอากาศปั๊มความร้อนเครื่องทำน้ำอุ่นคาร์บอนเป็นกลางและการปล่อยคาร์บอน
ข้อดีและข้อเสียของสารทำความเย็นคาร์บอนไดออกไซด์
ข้อได้เปรียบ:
คาร์บอนไดออกไซด์เป็นสารธรรมชาติ ODP=0, GWP=1.การใช้คาร์บอนไดออกไซด์เป็นสารทำความเย็นไม่มีผลเสียหายต่อชั้นโอโซนในชั้นบรรยากาศ สามารถลดภาวะเรือนกระจกทั่วโลกได้ และมีแหล่งที่มาที่หลากหลายและราคาต่ำ ซึ่งสามารถลดต้นทุนในการเปลี่ยนสารทำความเย็น ประหยัดพลังงาน และ แก้ปัญหามลภาวะต่อสิ่งแวดล้อมด้วยสารประกอบเพศ.
คาร์บอนไดออกไซด์มีความปลอดภัย ปลอดสารพิษ ไม่ติดไฟ ไม่ระเบิด และมีเสถียรภาพทางความร้อนที่ดีมันจะไม่ย่อยสลายก๊าซที่เป็นอันตรายแม้ในอุณหภูมิสูง และการรั่วไหลจะไม่ทำลายร่างกายมนุษย์ อาหารและนิเวศวิทยา
คาร์บอนไดออกไซด์มีคุณสมบัติทางอุณหพลศาสตร์ที่เหมาะสมกับวงจรและอุปกรณ์ทำความเย็นน้ำหนักโมเลกุลมีขนาดเล็ก ความสามารถในการทำความเย็นมีขนาดใหญ่ และความสามารถในการทำความเย็นยูนิตที่ 0 °C สูงกว่าสารทำความเย็นทั่วไป 5 ถึง 8 เท่าดังนั้นสำหรับระบบทำความเย็นที่มีภาระการทำความเย็นเท่ากัน ขนาดและน้ำหนักของคอมเพรสเซอร์จะลดลงอย่างมาก และทั้งระบบก็กะทัดรัดมากการหล่อลื่น เงื่อนไขง่ายต่อการปฏิบัติตาม และไม่มีการกัดกร่อนต่อวัสดุทั่วไปในระบบทำความเย็น ซึ่งสามารถปรับปรุงประสิทธิภาพการปิดผนึกของคอมเพรสเซอร์แบบเปิด และลดการรั่วไหล
ความหนืดของคาร์บอนไดออกไซด์มีขนาดเล็ก ความหนืดจลน์ของของเหลวอิ่มตัวของคาร์บอนไดออกไซด์ที่ 0 ℃ เพียง 5.2% ของ NH3 และ 23.8% ของ R12 ความต้านทานการไหลของของไหลมีขนาดเล็ก และประสิทธิภาพการถ่ายเทความร้อนดีกว่าของ สารทำความเย็น CFC ซึ่งสามารถปรับปรุงการกระจายความร้อนของคอมเพรสเซอร์ทำความเย็นแบบสุญญากาศ
ข้อบกพร่อง:
ไม่สามารถดำรงชีวิตได้หากความเข้มข้นสูงเกินไปจะทำให้อวัยวะระบบทางเดินหายใจของมนุษย์เสียหายหรือเสียชีวิตได้
มีความดันวิกฤตสูงและอุณหภูมิวิกฤตต่ำอุณหภูมิวิกฤตของ CO2 คือ Tc = 31.1 ℃ ความดันวิกฤตคือ Pc = 7.3MPa อุณหภูมิวิกฤตของน้ำ 374 ℃ และความดันวิกฤตคือ 22MPa
โดยไม่คำนึงถึงวงจร subcritical หรือ transcritical แรงดันใช้งานของระบบทำความเย็น CO2 จะสูงกว่าระบบทำความเย็นและปรับอากาศแบบเดิม ซึ่งทำให้การออกแบบระบบและส่วนประกอบยุ่งยากมาก และต้นทุนการผลิตค่อนข้างสูง .
2. การใช้คาร์บอนไดออกไซด์
การวิจัยและการประยุกต์ใช้ก๊าซคาร์บอนไดออกไซด์ส่วนใหญ่เน้นในสามด้าน:
ในด้านหนึ่ง ในด้านของเครื่องปรับอากาศรถยนต์ เนื่องจากการปล่อยสารทำความเย็นจำนวนมาก เป็นอันตรายต่อสิ่งแวดล้อมยังดี
ในด้านการผลิตน้ำร้อนจากปั๊มความร้อน อุณหภูมิจะพุ่งสูงขึ้นอย่างมากในการปลดปล่อยความร้อนของก๊าซคาร์บอนไดออกไซด์ภายใต้สภาวะวิกฤตยิ่งยวด ซึ่งเป็นประโยชน์ในการทำให้น้ำร้อนมีอุณหภูมิสูงขึ้น (สูงกว่า 90°C) ที่อุณหภูมิแวดล้อมต่ำมาก
ในด้านวงจรทำความเย็นแบบคาสเคด คาร์บอนไดออกไซด์มีประสิทธิภาพการไหลของอุณหภูมิต่ำและลักษณะการถ่ายเทความร้อนที่ดี และใช้เป็นสารทำความเย็นอุณหภูมิต่ำสำหรับวงจรทำความเย็นแบบเรียงซ้อน CO2/NH3
ดังที่ได้กล่าวไว้ก่อนหน้านี้ ความเข้มข้นของคาร์บอนไดออกไซด์ที่มากเกินไปอาจทำให้เกิดความเสียหายต่ออวัยวะระบบทางเดินหายใจของผู้คน หรือแม้แต่ทำให้หายใจไม่ออกดังนั้นจึงจำเป็นต้องมีการตรวจสอบการรั่วไหลข้อกำหนดที่เกี่ยวข้องมีดังนี้:
หากความเข้มข้นของคาร์บอนไดออกไซด์เกินค่าจำกัด อนุญาตให้เฉพาะบุคลากรที่ผ่านการฝึกอบรมเท่านั้นที่จะเข้าไปได้
สัญญาณเตือนจะต้องส่งเสียงและแสงพร้อมกัน และครอบคลุมทั้งในร่มและกลางแจ้ง
ระบบระบายอากาศและสัญญาณเตือนต้องไม่ใช้แหล่งพลังงานเดียวกัน
สัญญาณเตือนต้องสามารถเปิดใช้งานการระบายอากาศได้ โดยเฉพาะวาล์วปิด
ต้องติดตั้งช่องระบายอากาศและเครื่องตรวจจับให้ต่ำที่สุด
เครื่องตรวจจับต้องตรวจสอบความเข้มข้นของ CO2 ไม่ใช่การขาดออกซิเจน
3. การใช้คาร์บอนไดออกไซด์ในระบบทำความเย็นแบบน้ำตก
วัฏจักรการทำความเย็นแบบน้ำตก CO2/NH3 ประกอบด้วยวัฏจักรการทำความเย็นแบบขั้นตอนที่อุณหภูมิสูง NH3 และวงจรการทำความเย็นแบบขั้นตอนอุณหภูมิต่ำของ CO2ระบบทำความเย็นอิสระสองระบบเชื่อมต่อกันผ่านเครื่องระเหย-คอนเดนเซอร์ (ตัวแลกเปลี่ยนความร้อนระดับกลาง)อุณหภูมิการระเหยที่เหมาะสมเมื่อระเหยที่อุณหภูมิการระเหยที่ต่ำกว่า และแรงดันการควบแน่นปานกลางเมื่อกลั่นตัวที่อุณหภูมิแวดล้อม
พารามิเตอร์ของ 7KW CO2 R744 แหล่งอากาศปั๊มความร้อนเครื่องทำน้ำอุ่นคาร์บอนเป็นกลางและการปล่อยคาร์บอน
| ประเภทหน่วย | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| ข้อมูลจำเพาะ | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| แหล่งจ่ายไฟ | สามเฟสห้าสาย380V/50Hz | ||||||
| โหมดทำความร้อน | ความร้อนโดยตรง/ประเภทวงจร | ||||||
| สภาพการทำงานมาตรฐาน | ความจุความร้อน (กิโลวัตต์) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| กำลังไฟฟ้าเข้า(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| สภาพอุณหภูมิสูง | ความจุความร้อนกิโลวัตต์ ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| กำลังไฟฟ้าเข้า(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพอุณหภูมิต่ำ | ความจุความร้อน (กิโลวัตต์) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| กำลังไฟฟ้าเข้า(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| ตำรวจ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| ข้อมูลส่วนประกอบ | ขนาดของข้อต่อท่อน้ำ | DN20 | DN25 | DN32 | DN40 | ||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือปลอกแขน | ||||||
| เครื่องแลกเปลี่ยนความร้อน | ครีบอลูมิเนียมสำหรับท่อทองแดง | ||||||
| ประเภทคอมเพรสเซอร์ | ลูกสูบกึ่งปิด | ||||||
| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | ||||||
| อุณหภูมิทางออกสูงสุด (℃) | 90℃ | ||||||
| สารทำความเย็น | R744 (CO2 ) | ||||||
| แรงกดดันในการออกแบบ (MPa) | ด้านสูง 15 ด้านต่ำ 8 | ||||||
| ขนาด (ความยาว ความกว้าง และความสูง มม.) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| เสียงรบกวน (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| น้ำหนัก (กิโลกรัม) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ขอบเขตการใช้งาน | อุณหภูมิน้ำป้อน (℃) | 5~ 40 | |||||
| แรงดันน้ำป้อน | 0.05~ 0.4 | ||||||
| อุณหภูมิน้ำทิ้ง (℃) | 55~ 90 | ||||||
| การไหลสูงสุด | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | '-20~43 | ||||||
