ความแรงของปั๊มความร้อนจากแหล่งอากาศหรือน้ำที่ใช้ CO2 เป็นสารทำความเย็น
ตัวควบคุมปั๊มความร้อนคาร์บอนไดออกไซด์ ปั๊มความร้อนคาร์บอนไดออกไซด์ประกอบด้วยคอมเพรสเซอร์ พัดลม ปั๊มน้ำ วาล์วขยายอิเล็กทรอนิกส์ วาล์วสามทาง เครื่องระเหยและเครื่องแลกเปลี่ยนความร้อน และตัวควบคุมมีเซ็นเซอร์อุณหภูมิซึ่ง ถูกจัดเรียงบนปั๊มความร้อนคาร์บอนไดออกไซด์และใช้เพื่อตรวจจับอุณหภูมิจุดสำคัญแต่ละจุดการควบคุมแรงดันสูงซึ่งตั้งไว้ที่เต้าเสียบคอมเพรสเซอร์จะตรวจจับว่าความดันของปั๊มความร้อนคาร์บอนไดออกไซด์เกินขีดจำกัดบนที่ตั้งไว้และส่งสัญญาณไปยัง MCU หรือไม่การควบคุมแรงดันแรงดันต่ำซึ่งตั้งไว้ที่ทางเข้าของคอมเพรสเซอร์จะตรวจจับว่าแรงดันปั๊มความร้อนคาร์บอนไดออกไซด์ต่ำกว่าขีดจำกัดล่างที่ตั้งไว้และส่งสัญญาณไปยัง MCU;โมดูลไดรฟ์รีเลย์ใช้เพื่อควบคุมคอมเพรสเซอร์ พัดลม และวาล์วสามทางโมดูลขับเคลื่อนปั๊มน้ำใช้เพื่อปรับความเร็วของปั๊มน้ำโมดูลไดรฟ์วาล์วขยายตัวแบบอิเล็กทรอนิกส์ใช้เพื่อขับเคลื่อนวาล์วขยายตัวแบบอิเล็กทรอนิกส์ตัวควบคุมสามารถแก้ปัญหาที่ซับซ้อนได้อย่างมีประสิทธิภาพ เช่น ระบบควบคุมที่มีราคาสูง การวินิจฉัยข้อผิดพลาดที่ชาญฉลาด และการประหยัดพลังงานและการทำงานที่มีประสิทธิภาพ และทำให้ระบบควบคุมมีการปรับให้เหมาะสมยิ่งขึ้นด้วยการวิเคราะห์และประมวลผลข้อมูลแบบเรียลไทม์
ระบบการอบแห้งกากตะกอนจากปั๊มความร้อนคาร์บอนไดออกไซด์ ระบบการอบแห้งกากตะกอนจากปั๊มความร้อนคาร์บอนไดออกไซด์ประกอบด้วย: หน่วยอบแห้งกากตะกอน หน่วยอบแห้งกากตะกอนใช้สำหรับการทำให้ตะกอนแห้งเพื่อให้ได้กากตะกอนแห้งและอากาศร้อนชื้นและปั๊มความร้อนคาร์บอนไดออกไซด์ A หน่วย หน่วยปั๊มความร้อนคาร์บอนไดออกไซด์ใช้เพื่อสร้างความชื้นและลมร้อนที่ไหลเข้าสู่หน่วยปั๊มความร้อนคาร์บอนไดออกไซด์จากหน่วยทำให้แห้งตะกอนเข้าสู่อากาศที่มีอุณหภูมิสูงแห้งแล้วกลับคืนสู่อุณหภูมิสูงที่แห้ง อากาศไปยังหน่วยทำให้แห้งตะกอน ใช้อากาศอุณหภูมิสูงแห้งเป็นแหล่งความร้อนสำหรับการทำให้แห้งตะกอนรุ่นอรรถประโยชน์ใช้หน่วยปั๊มความร้อน CO2 วิกฤตยิ่งยวด อุณหภูมิไอเสียของคอมเพรสเซอร์สูง ความร้อนแฝงของ CO2 สูงและไม่มีการควบแน่น ดังนั้นอุณหภูมิของช่องลมร้อนสามารถเข้าถึงได้สูงกว่า 100 ° C และการอบแห้ง ประสิทธิภาพเพิ่มขึ้นอย่างมาก
ชุดปั๊มความร้อนคาร์บอนไดออกไซด์แบบใช้ความร้อนโดยตรงแบบหลายถังประกอบด้วย: หน่วยปั๊มความร้อนคาร์บอนไดออกไซด์และถังเก็บน้ำ และมีลักษณะเฉพาะคือ: ถังเก็บน้ำหลายถังและเชื่อมต่อกันเป็นชุด และตัวตัด- วาล์วปิดถูกจัดเรียงระหว่างถังเก็บน้ำสองถังที่อยู่ติดกันทางออกน้ำของหน่วยปั๊มความร้อนเชื่อมต่อกับถังเก็บน้ำแรก และพอร์ตน้ำกลับของหน่วยปั๊มความร้อนคาร์บอนไดออกไซด์เชื่อมต่อกับถังเก็บน้ำปลายทางเต้าเสียบน้ำของถังเก็บน้ำแรกเชื่อมต่อกับช่องเติมน้ำของอุปกรณ์ทำความร้อนและถังเก็บน้ำปลายทางเชื่อมต่อกับช่องเติมน้ำของอุปกรณ์ทำความร้อนนอกจากนี้ยังมีสาขาการจ่ายน้ำประปาที่สาขาการจ่ายน้ำระหว่างหน่วยปั๊มความร้อนคาร์บอนไดออกไซด์และถังเก็บน้ำแห่งแรกรุ่นยูทิลิตี้มีโครงสร้างที่เรียบง่าย ติดตั้งและปรับแต่งได้สะดวก ปรับปรุงความเสถียรของตัวเครื่อง ลดค่าใช้จ่ายในการบำรุงรักษาและวัสดุ และเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อนของเครื่องแลกเปลี่ยนความร้อนแบบปั๊มความร้อนคาร์บอนไดออกไซด์แบบถอดได้

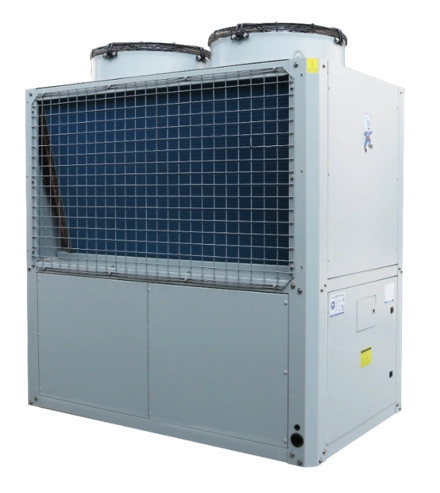

ปั๊มความร้อนจากแหล่งอากาศหรือน้ำเพื่อการพาณิชย์ที่ใช้ CO2 เป็นสารทำความเย็น
| ประเภทหน่วย | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| ข้อมูลจำเพาะ | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| แหล่งจ่ายไฟ | สามเฟสห้าสาย380V/50Hz | ||||||
| โหมดทำความร้อน | ความร้อนโดยตรง/ประเภทวงจร | ||||||
| สภาพการทำงานมาตรฐาน | ความจุความร้อน (กิโลวัตต์) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| กำลังไฟฟ้าเข้า(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| สภาพอุณหภูมิสูง | ความจุความร้อนกิโลวัตต์ ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| กำลังไฟฟ้าเข้า(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพอุณหภูมิต่ำ | ความจุความร้อน (กิโลวัตต์) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| กำลังไฟฟ้าเข้า(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| ตำรวจ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| ข้อมูลส่วนประกอบ | ขนาดของข้อต่อท่อน้ำ | DN20 | DN25 | DN32 | DN40 | ||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือปลอกแขน | ||||||
| เครื่องแลกเปลี่ยนความร้อน | ครีบอลูมิเนียมสำหรับท่อทองแดง | ||||||
| ประเภทคอมเพรสเซอร์ | ลูกสูบกึ่งปิด | ||||||
| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | ||||||
| อุณหภูมิทางออกสูงสุด (℃) | 90℃ | ||||||
| สารทำความเย็น | R744 (CO2 ) | ||||||
| แรงกดดันในการออกแบบ (MPa) | ด้านสูง 15 ด้านต่ำ 8 | ||||||
| ขนาด (ความยาว ความกว้าง และความสูง มม.) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| เสียงรบกวน (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| น้ำหนัก (กิโลกรัม) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ขอบเขตการใช้งาน | อุณหภูมิน้ำป้อน (℃) | 5~ 40 | |||||
| แรงดันน้ำป้อน | 0.05~ 0.4 | ||||||
| อุณหภูมิน้ำทิ้ง (℃) | 55~ 90 | ||||||
| การไหลสูงสุด | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | '-20~43 | ||||||
