ความแข็งแกร่งของเชิงพาณิชย์ REVERE CO₂ R744 ปั๊มความร้อนจากอากาศสู่น้ำ 40kw
อุปกรณ์ปั๊มความร้อนคาร์บอนไดออกไซด์ที่ติดตั้งหน่วยเก็บความร้อนแบบเปลี่ยนเฟสความหนาแน่นสูง ได้แก่ ปั๊มความร้อนคาร์บอนไดออกไซด์, ท่อน้ำเข้าของปั๊มความร้อนคาร์บอนไดออกไซด์เชื่อมต่อกับวาล์วไฟฟ้าสามทางตัวแรก, ท่อบายพาสของตัวแรก ไฟฟ้าวาล์วสามทางเชื่อมต่อกับปั๊มความร้อนคาร์บอนไดออกไซด์ท่อน้ำออกสามทาง ปั๊มความร้อนก๊าซคาร์บอนไดออกไซด์ท่อจ่ายน้ำเชื่อมต่อกับวาล์วสามทางไฟฟ้าที่สองหลังจากสามทางท่อบายพาสของ วาล์วสามทางไฟฟ้าตัวที่สองเชื่อมต่อกับท่อน้ำเข้าของหน่วยเก็บความร้อนสำหรับเปลี่ยนเฟสความหนาแน่นสูงและท่อจ่ายน้ำของหน่วยเก็บความร้อนสำหรับเปลี่ยนเฟสความหนาแน่นสูงเชื่อมต่อกับเต้าเสียบปั๊มความร้อนบนท่อน้ำแบบสามทาง วาล์วไฟฟ้าสามทางถูกควบคุมโดยชุดควบคุมอุปกรณ์ของรุ่นยูทิลิตี้สามารถใช้หน่วยเก็บความร้อนแบบเปลี่ยนเฟสที่มีความหนาแน่นสูง เมื่ออุณหภูมิภายนอกสูง ในขณะที่จ่ายความร้อนไปยังระบบและเก็บความร้อนส่วนเกินที่เกิดจากปั๊มความร้อนเมื่ออุณหภูมิภายนอกอาคารต่ำมาก ปั๊มความร้อนจะปิดและปล่อยความร้อนที่เก็บไว้เพื่อให้ระบบใช้งานได้ และระบบทำความร้อนเสริมไฟฟ้าจะถูกยกเลิกตามลำดับด้วยการควบคุมของชุดควบคุม ค่าสัมประสิทธิ์ประสิทธิภาพการทำงานของปั๊มความร้อนคาร์บอนไดออกไซด์จะเพิ่มขึ้นสูงสุด และลดความสามารถในการกำหนดค่าพลังงานของระบบ
อุปกรณ์อบแห้งและฆ่าเชื้อด้วยไมโครเวฟสำหรับการเพิ่มเอนทาลปีปั๊มความร้อนคาร์บอนไดออกไซด์รวมถึงระบบเปียก, ระบบลำเลียงวัสดุ, ระบบอบแห้งและฆ่าเชื้อด้วยไมโครเวฟ, ระบบเพิ่มเอนทาลปีปั๊มความร้อนคาร์บอนไดออกไซด์และระบบฟอกก๊าซ, ระบบเปียกใช้เพื่อทำให้วัสดุเปียก บำบัดและลำเลียงวัสดุ ระบบจะใช้ในการขนส่งวัสดุที่จะแปรรูปเข้าสู่ระบบไมโครเวฟอบแห้งและฆ่าเชื้อเพื่อให้แห้งและฆ่าเชื้อด้วยไมโครเวฟแล้วปล่อยก๊าซร้อนและชื้นที่เกิดขึ้นระหว่างกระบวนการทำให้แห้งและฆ่าเชื้อจะถูกทำให้เย็นและลดความชื้นโดยระบบเพิ่มเอนทาลปีของปั๊มความร้อนคาร์บอนไดออกไซด์ จากนั้นเททิ้งหลังจากถูกทำให้บริสุทธิ์โดยระบบทำให้บริสุทธิ์ด้วยแก๊สความร้อนที่เกิดจากเครื่องกำเนิดไมโครเวฟจะถูกทำให้เย็นลงโดยระบบเพิ่มเอนทาลปีปั๊มความร้อนคาร์บอนไดออกไซด์ และระบบเพิ่มความร้อนของปั๊มความร้อนคาร์บอนไดออกไซด์จะกู้คืนความร้อนที่เกิดจากเครื่องกำเนิดไมโครเวฟและความร้อนของก๊าซไอเสียที่เปียกและร้อนเพื่ออุ่นเครื่องก่อน ฉีดน้ำและวัสดุที่จะบำบัดอุปกรณ์ดังกล่าวมีประสิทธิภาพในการทำให้แห้งและฆ่าเชื้อสูงและให้ผลดี ใช้ระบบการเพิ่มเอนทาลปีเพื่อให้เกิดการใช้ความร้อนทิ้งและการรีไซเคิลแหล่งน้ำแบบเรียงซ้อน มีต้นทุนการดำเนินงานต่ำและไม่มีมลภาวะต่อสิ่งแวดล้อม

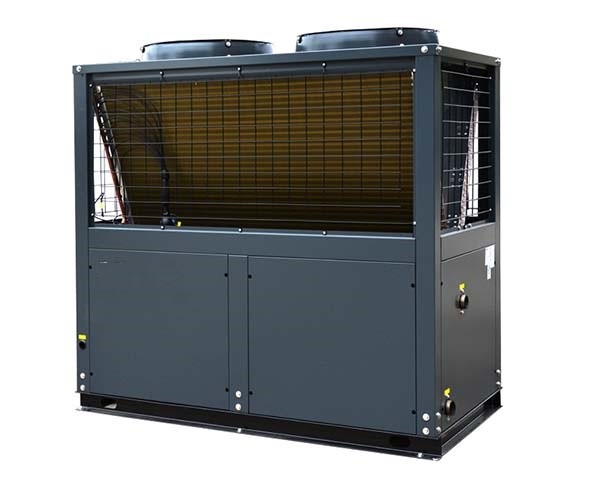

Commercial REVERE CO₂ R744 ปั๊มความร้อนจากอากาศสู่น้ำ 40kw
| ประเภทหน่วย | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| ข้อมูลจำเพาะ | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| แหล่งจ่ายไฟ | สามเฟสห้าสาย380V/50Hz | ||||||
| โหมดทำความร้อน | ความร้อนโดยตรง/ประเภทวงจร | ||||||
| สภาพการทำงานมาตรฐาน | ความจุความร้อน (กิโลวัตต์) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| กำลังไฟฟ้าเข้า(kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| สภาพอุณหภูมิสูง | ความจุความร้อนกิโลวัตต์ ) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| กำลังไฟฟ้าเข้า(kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพอุณหภูมิต่ำ | ความจุความร้อน (กิโลวัตต์) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| กำลังไฟฟ้าเข้า(kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| ตำรวจ | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| การไหลของน้ำร้อน (ลบ.ม./ชม.) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| ข้อมูลส่วนประกอบ | ขนาดของข้อต่อท่อน้ำ | DN20 | DN25 | DN32 | DN40 | ||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือปลอกแขน | ||||||
| เครื่องแลกเปลี่ยนความร้อน | ครีบอลูมิเนียมสำหรับท่อทองแดง | ||||||
| ประเภทคอมเพรสเซอร์ | ลูกสูบกึ่งปิด | ||||||
| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | ||||||
| อุณหภูมิทางออกสูงสุด (℃) | 90℃ | ||||||
| สารทำความเย็น | R744 (CO2 ) | ||||||
| แรงกดดันในการออกแบบ (MPa) | ด้านสูง 15 ด้านต่ำ 8 | ||||||
| ขนาด (ความยาว ความกว้าง และความสูง มม.) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| เสียงรบกวน (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| น้ำหนัก (กิโลกรัม) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| ขอบเขตการใช้งาน | อุณหภูมิน้ำป้อน (℃) | 5~ 40 | |||||
| แรงดันน้ำป้อน | 0.05~ 0.4 | ||||||
| อุณหภูมิน้ำทิ้ง (℃) | 55~ 90 | ||||||
| การไหลสูงสุด | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | '-20~43 | ||||||
