คำอธิบายของ R744 CO2 ปั๊มความร้อนจากอากาศสู่น้ำ 160kW การใช้งานเชิงพาณิชย์เพื่อให้ความร้อนและความเย็นน้ำร้อน -30degree
คอมเพรสเซอร์ดูดสารทำความเย็นก๊าซคาร์บอนไดออกไซด์ที่อุณหภูมิต่ำและความดันต่ำออกจากเครื่องระเหย และบีบอัดสารทำความเย็นคาร์บอนไดออกไซด์ลงในของเหลวที่วิกฤตยิ่งยวดที่อุณหภูมิสูงและความดันสูงตลอดการทำงานของเหลวที่มีอุณหภูมิสูงและความดันสูงยิ่งยวดเข้าสู่เครื่องทำความเย็นแก๊สเพื่อแลกเปลี่ยนความร้อนกับน้ำ และระบายความร้อนด้วยแก๊สคูลเลอร์ของเหลวแรงดันสูงจะปล่อยความร้อนออกมามาก และน้ำจะดูดซับความร้อนที่ปล่อยออกมาและอุณหภูมิจะสูงขึ้นอย่างต่อเนื่องหลังจากที่ของเหลวแรงดันสูงถูกควบคุมปริมาณและคลายแรงดันด้วยวาล์วขยายตัว มันจะดูดซับความร้อนจากอากาศโดยรอบและระเหยเป็นก๊าซแรงดันต่ำโดยการทำงานของพัดลมในเครื่องระเหยและถูกดูดเข้าไปในคอมเพรสเซอร์เพื่อบีบอัด และ วงจรจะทำซ้ำเพื่อผลิตน้ำร้อนคุณสมบัติ สารทำความเย็นที่ปกป้องสิ่งแวดล้อมตามธรรมชาติ: ODP คือ 0, GWP คือ 1 ไม่มีมลภาวะต่อสิ่งแวดล้อม ปลอดสารพิษ ไม่ติดไฟ ประสิทธิภาพการทำความร้อนที่อุณหภูมิสูงดีเยี่ยม: เอาต์พุตน้ำสูงสุดสามารถเข้าถึงได้ที่สูงกว่า 90 ℃ ประสิทธิภาพอุณหภูมิต่ำที่ยอดเยี่ยม: ที่ - อุณหภูมิแวดล้อม 20°C น้ำร้อนอุณหภูมิสูง 90°C ยังคงสามารถผลิตได้ ประสิทธิภาพสูง: ประสิทธิภาพการทำความร้อน COP สูงถึง 4.5 และเมื่อผลิตน้ำร้อนที่อุณหภูมิต่ำ COP ยังคงอยู่เหนือ 2.0 การใช้งานที่หลากหลาย: สามารถทำงานได้ตามปกติในช่วงอุณหภูมิแวดล้อม -20 ℃ ~ 43 ℃ เหมาะสำหรับการผลิตน้ำร้อนในประเทศหรือในโรงงานอุตสาหกรรม
ประสิทธิภาพของ R744 CO2 อากาศสู่น้ำ ปั๊มความร้อน 160kW การใช้งานเชิงพาณิชย์สำหรับการทำความร้อนและความเย็นน้ำร้อน -30degree
สภาพการทำงานที่อุณหภูมิต่ำเป็นพิเศษ: อุณหภูมิแวดล้อม DB-10-C, อุณหภูมิน้ำเข้า 9°C;
สภาพละลายน้ำแข็ง: อุณหภูมิแวดล้อม DB2°C/WB1°C อุณหภูมิน้ำเข้า 9°C;สภาพอุณหภูมิต่ำ: อุณหภูมิแวดล้อม DB7°C/WB6°C อุณหภูมิน้ำเข้า 9°C;สภาพการทำงานมาตรฐาน: อุณหภูมิแวดล้อม DB20 °C /WB15 °C อุณหภูมิน้ำเข้า 15 °C;สภาพการทำงานที่อุณหภูมิสูง: อุณหภูมิแวดล้อม DB38°C/WB23°C อุณหภูมิน้ำเข้า 29°C

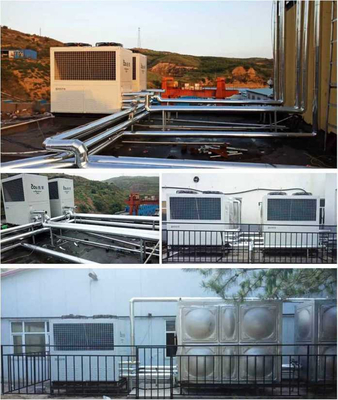

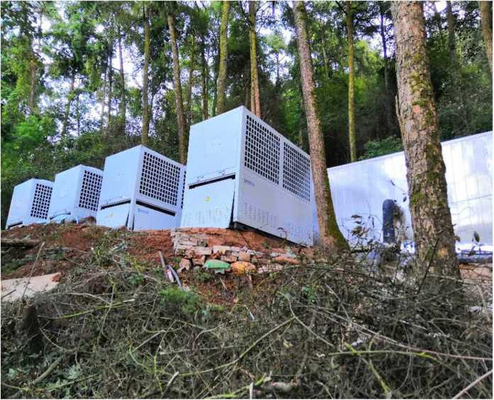

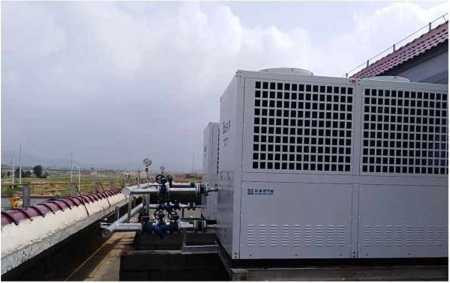

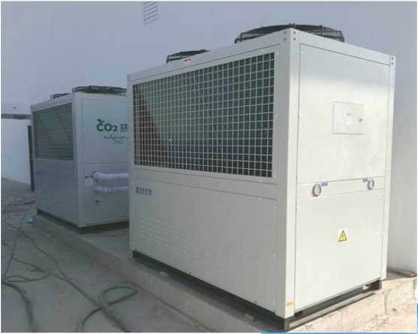

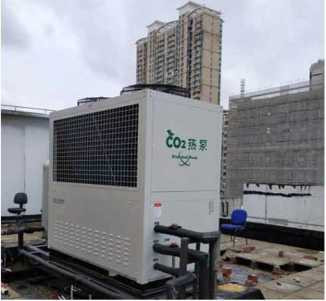

หมายเหตุการติดตั้ง:
1. ระยะห่างรอบการติดตั้งต้องไม่น้อยกว่า Im
2. ท่ออื่นที่ไม่ใช่ปั๊มความร้อนควรได้รับการปกป้องจากน้ำค้างแข็งและสามารถติดตั้งองค์ประกอบความร้อนได้
3. ฉนวนป้องกันความร้อนและการป้องกันควรใช้ท่อสำหรับหมุนเวียนน้ำร้อนเพื่อป้องกันการสูญเสียความร้อน
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
แผนผังการใช้งาน ถังเก็บน้ำแรงดัน
R744 CO2 อากาศสู่น้ำปั๊มความร้อน 160kW การใช้งานเชิงพาณิชย์เพื่อให้ความร้อนและความเย็นน้ำร้อน -30degree
แผนผังระบบ ระบบควบคุมอัจฉริยะ
R744 CO2 อากาศสู่น้ำปั๊มความร้อน 160kW การใช้งานเชิงพาณิชย์เพื่อให้ความร้อนและความเย็นน้ำร้อน -30degree
|
รายการข้อมูลจำเพาะหน่วยน้ำร้อนปั๊มความร้อน CO2 R744 CO2 อากาศสู่น้ำปั๊มความร้อน 160kW การใช้งานเชิงพาณิชย์เพื่อให้ความร้อนและความเย็นน้ำร้อน -30degree |
||||||||
| แบบอย่าง | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| ข้อมูลจำเพาะ | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| แหล่งจ่ายไฟ | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| วิธีการให้ความร้อน | ความร้อนโดยตรง / หมุนเวียน | |||||||
| สภาพการทำงานปกติ | (กิโลวัตต์) ความจุความร้อน | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (กิโลวัตต์) กำลังไฟฟ้าเข้า |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| สภาพการทำงานที่อุณหภูมิสูง | (กิโลวัตต์) ความจุความร้อน | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (กิโลวัตต์)กำลังไฟฟ้าเข้า | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพการทำงานที่อุณหภูมิต่ำ | (กิโลวัตต์) ความจุความร้อน | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (กิโลวัตต์)กำลังไฟฟ้าเข้า | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| ตำรวจ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| ข้อมูลอะไหล่ | ขนาดส่วนต่อท่อน้ำ | DN15 | DN20 | DN25 | DN32 | |||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือท่อ | |||||||
| เครื่องแลกเปลี่ยนความร้อน Air | ครีบอลูมิเนียมท่อทองแดง | |||||||
| ประเภทคอมเพรสเซอร์ | โรตารี่คู่ | แบบลูกสูบกึ่งปิด | ||||||
| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | |||||||
| อุณหภูมิทางออกสูงสุด | 85℃ | 90℃ | ||||||
| สารทำความเย็น | R744(CO2) | |||||||
| การออกแบบแรงดัน (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ขนาด (L,W,H มม.) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( เดซิเบล) เสียงรบกวน | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (กก.) น้ำหนัก | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| อุณหภูมิน้ำป้อน (℃) | 5~40 | |||||||
| (แรงดันน้ำป้อน MPa) | 0.05~0.4 | |||||||
| อุณหภูมิน้ำออก (℃) | 55~85 | 55~90 | ||||||
| การไหลสูงสุด | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | -25~43 | |||||||
แผนผังระบบของ R744 CO2 อากาศสู่น้ำ ปั๊มความร้อน 160kW การใช้งานเชิงพาณิชย์สำหรับการทำความร้อนและความเย็นน้ำร้อน -30degree
