คำอธิบายของ AC Inverter CO2 Heat Pump ระบบปั๊มความร้อน CO2 ที่อยู่อาศัยสำหรับการทำความร้อนในพื้นที่ร่วมกันและการทำน้ำร้อน

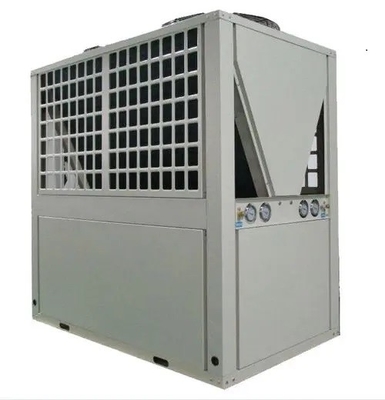

ปั๊มความร้อน CO2 สำหรับที่อยู่อาศัยที่ประหยัดพลังงานและทดแทนได้
เกี่ยวกับเทคโนโลยี
ปั๊มความร้อนจากอากาศสู่น้ำเป็นอุปกรณ์ที่มีประสิทธิภาพมากซึ่งใช้ความร้อนในอากาศแวดล้อมสำหรับการผลิตน้ำร้อนพลังงานความร้อนที่ส่งออกนั้นสูงประมาณสามถึงห้าเท่าของไฟฟ้าที่ป้อนเข้าวิธีการทำงานตรงข้ามกับระบบปรับอากาศ: ใช้วงจรสารทำความเย็นกับคอมเพรสเซอร์และเครื่องแลกเปลี่ยนความร้อนเพื่อดึงความร้อนออกจากอากาศแวดล้อมและถ่ายเทความร้อนนี้ไปยังน้ำ
ปั๊มความร้อนจากอากาศสู่น้ำใช้สารทำความเย็นธรรมชาติ CO2 ซึ่งมีศักยภาพในการทำให้เกิดภาวะโลกร้อน (GWP) เพียง 1 เท่านั้น โดยทั่วไปปั๊มความร้อนจะใช้ก๊าซทำความเย็นสังเคราะห์ เช่น R410A ซึ่งมี GWP 2088 ตัวเลขนี้บ่งชี้ว่าเมื่อปล่อยออกมา ขึ้นไปในอากาศ แรงกระแทกสูงกว่า CO2 ถึง 2088 เท่า
ปั๊มความร้อนจากอากาศสู่น้ำ CO2 เหมาะสำหรับ:
การผลิตน้ำร้อนในประเทศที่มีอุณหภูมิสูง
เครื่องทำความร้อนหม้อน้ำที่อุณหภูมิสูงในบ้านที่มีฉนวนปานกลาง
หมายเหตุ: แอปพลิเคชันนี้ต้องการการควบคุมการไหลของน้ำและอุณหภูมิของระบบทำความร้อนอย่างดีเยี่ยมความพึงพอใจของลูกค้าคือสิ่งสำคัญที่สุดของเรา

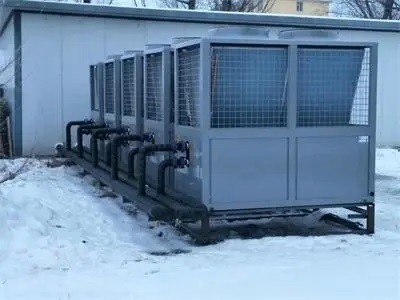

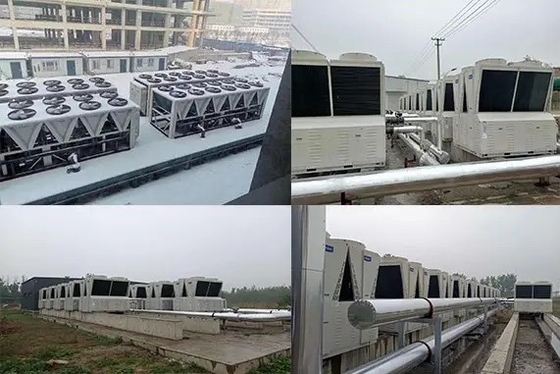

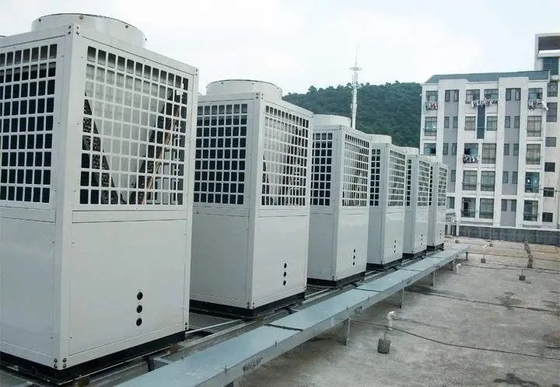

ปั๊มความร้อน CO2 สำหรับทั้งการติดตั้งเพิ่มเติมและการสร้างใหม่
ปั๊มความร้อนเป็นแหล่งผลิตน้ำร้อนหมุนเวียนที่ไซต์ของคุณ ไม่ว่าจะเป็นที่อยู่อาศัยหรือพาณิชยกรรม:
1) สิ่งจูงใจทดแทนความร้อนทดแทน (NDRHI) สามารถให้ผลตอบแทนที่มากกว่าในแง่ของการใช้ชุดติดตั้งเพิ่มเติม
2) การผลิตน้ำร้อนภายในระยะเวลา 5 สัปดาห์ ดีกว่าการให้ความร้อนตามฤดูกาลเท่านั้นการตั้งค่านี้ช่วยลดต้นทุนและการปล่อยคาร์บอนได้อย่างมาก
หากต้องการหารือเกี่ยวกับวิธีที่ปั๊มความร้อน CO2 สามารถตอบสนองความต้องการของโครงการของคุณ ทำไมไม่ติดต่อทีมของเรา
หลักการเบื้องต้น
คอมเพรสเซอร์ดูดสารทำความเย็นก๊าซคาร์บอนไดออกไซด์ที่อุณหภูมิต่ำและความดันต่ำออกจากเครื่องระเหย และบีบอัดสารทำความเย็นคาร์บอนไดออกไซด์ลงในของเหลวที่วิกฤตยิ่งยวดที่อุณหภูมิสูงและความดันสูงตลอดการทำงานของเหลวที่มีอุณหภูมิสูงและความดันสูงยิ่งยวดเข้าสู่เครื่องทำความเย็นแก๊สเพื่อแลกเปลี่ยนความร้อนกับน้ำ และระบายความร้อนด้วยแก๊สคูลเลอร์ของเหลวแรงดันสูงจะปล่อยความร้อนออกมามาก และน้ำจะดูดซับความร้อนที่ปล่อยออกมาและอุณหภูมิจะสูงขึ้นอย่างต่อเนื่องหลังจากที่ของเหลวแรงดันสูงถูกควบคุมปริมาณและลดแรงดันด้วยวาล์วขยายตัว มันจะดูดซับความร้อนในอากาศโดยรอบและระเหยเป็นก๊าซแรงดันต่ำผ่านการทำงานของพัดลมในเครื่องระเหย และถูกดูดเข้าไปในคอมเพรสเซอร์เพื่อบีบอัด เพื่อหมุนเวียนให้น้ำร้อนไหลวนซ้ำๆ
คุณสมบัติ
สารทำความเย็นปกป้องสิ่งแวดล้อมตามธรรมชาติ: สารทำความเย็น CO2, ODP คือ 0, GWP คือ 1 ไม่มีมลพิษต่อสิ่งแวดล้อม ปลอดสารพิษ ไม่ติดไฟ;
อุณหภูมิน้ำออกสูง: อุณหภูมิน้ำจ่าย/คืนสามารถเข้าถึง 65 °C/45 °C และอุณหภูมิน้ำออกสูงสุดสามารถเข้าถึงเหนือ 75 °C เหมาะสำหรับหม้อน้ำ
ประสิทธิภาพอุณหภูมิต่ำที่ยอดเยี่ยม: ที่อุณหภูมิแวดล้อม -35 ° C ความร้อนยังคงปกติ
ประสิทธิภาพสูง: COP ประสิทธิภาพการทำความร้อนสามารถเข้าถึง 1.8 ที่อุณหภูมิแวดล้อม -30 ℃;
ใช้งานได้หลากหลาย: -35 ℃ ~ 20 ℃ เหมาะสำหรับพื้นที่เย็น
แผนผังระบบ
ปั๊มความร้อนได้รับการพัฒนาเป็นจำนวนมากโดยเฉพาะสำหรับการผลิตน้ำร้อน เช่น ในอุตสาหกรรมที่อยู่อาศัย ในการใช้งานเชิงพาณิชย์และในอุตสาหกรรมด้วยเทคโนโลยีหลักที่เป็นเอกลักษณ์ หน่วยยังช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้อย่างยิ่งและให้ความร้อนสูงแม้ในอุณหภูมิภายนอกที่ต่ำ
ระบบปั๊มความร้อนสร้างอุณหภูมิการไหล 90 °C ที่อุณหภูมิภายนอกที่ต่ำถึง -25 °C และ COP น้ำร้อนสูงถึง 3.88คอมเพรสเซอร์สโครลอินเวอร์เตอร์รุ่นล่าสุดให้ข้อได้เปรียบที่ชัดเจนในเรื่องนี้ ทำให้มั่นใจได้ว่าจะเพิ่มประสิทธิภาพได้มากเกินความสามารถของระบบความเร็วคงที่
| รายการข้อมูลจำเพาะหน่วยน้ำร้อนปั๊มความร้อน CO2 | ||||||||
| แบบอย่าง | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| ข้อมูลจำเพาะ | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| แหล่งจ่ายไฟ | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| วิธีการให้ความร้อน | ความร้อนโดยตรง / หมุนเวียน | |||||||
| สภาพการทำงานปกติ | (กิโลวัตต์) ความจุความร้อน | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (กิโลวัตต์) กำลังไฟฟ้าเข้า |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| สภาพการทำงานที่อุณหภูมิสูง | (กิโลวัตต์) ความจุความร้อน | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (กิโลวัตต์)กำลังไฟฟ้าเข้า | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพการทำงานที่อุณหภูมิต่ำ | (กิโลวัตต์) ความจุความร้อน | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (กิโลวัตต์)กำลังไฟฟ้าเข้า | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| ตำรวจ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| ข้อมูลอะไหล่ | ขนาดส่วนต่อท่อน้ำ | DN15 | DN20 | DN25 | DN32 | |||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือท่อ | |||||||
| เครื่องแลกเปลี่ยนความร้อน Air | ครีบอลูมิเนียมท่อทองแดง | |||||||
| ประเภทคอมเพรสเซอร์ | โรตารี่คู่ | แบบลูกสูบกึ่งปิด | ||||||
| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | |||||||
| อุณหภูมิทางออกสูงสุด | 85℃ | 90℃ | ||||||
| สารทำความเย็น | R744(CO2) | |||||||
| การออกแบบแรงดัน (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ขนาด (L,W,H มม.) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( เดซิเบล) เสียงรบกวน | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (กก.) น้ำหนัก | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| อุณหภูมิน้ำป้อน (℃) | 5~40 | |||||||
| (แรงดันน้ำป้อน MPa) | 0.05~0.4 | |||||||
| อุณหภูมิน้ำออก (℃) | 55~85 | 55~90 | ||||||
| การไหลสูงสุด | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | -25~43 | |||||||
