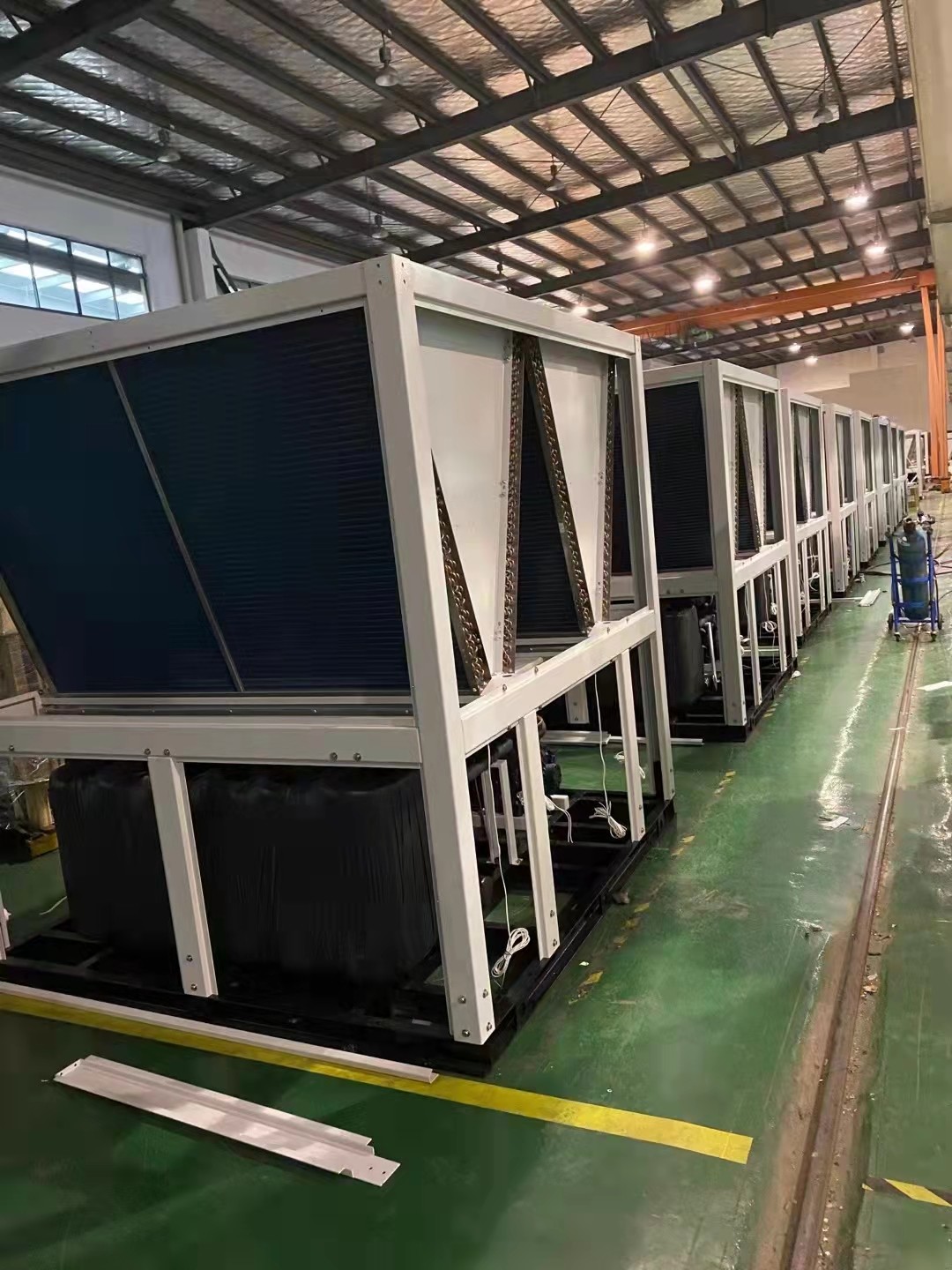

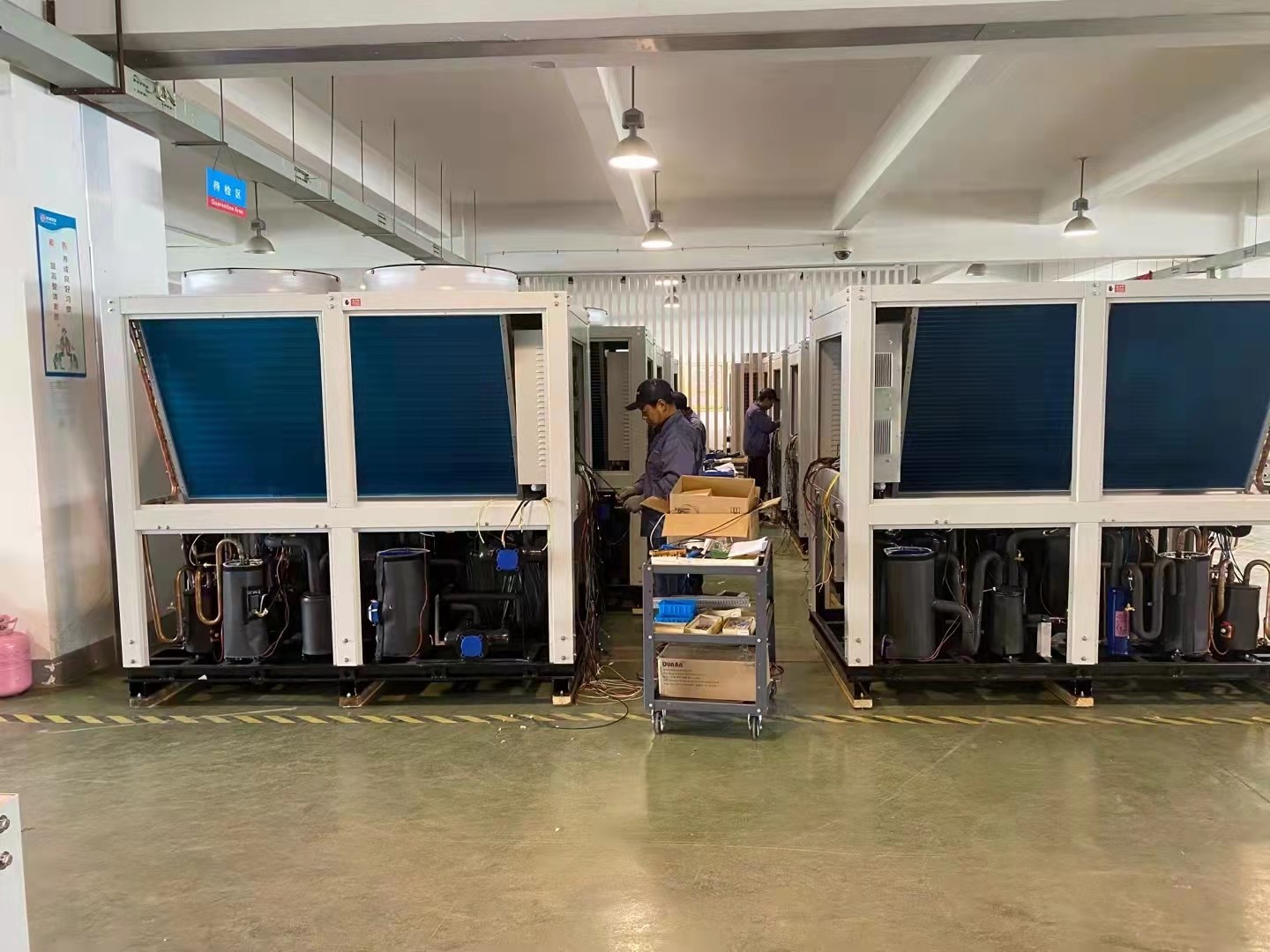

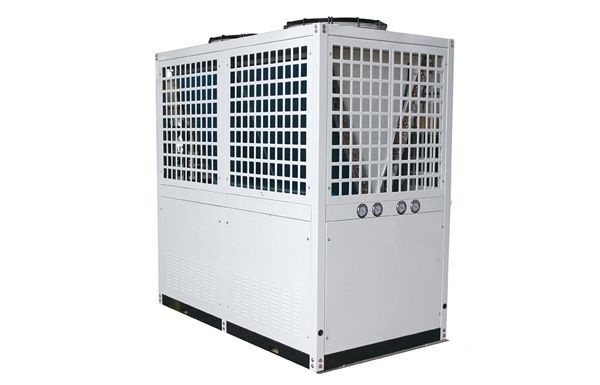

คำอธิบายของ DORIN INVERTER CO2(R744) ระบบปั๊มความร้อน คาร์บอนไดออกไซด์ ปั๊มความร้อนที่อุณหภูมิสูง แหล่งอากาศและแหล่งน้ำ
หน่วยปั๊มความร้อน transcritical คาร์บอนไดออกไซด์มีผลการประหยัดพลังงานที่สำคัญในการกู้คืนความร้อนเหลือทิ้งด้วยคุณสมบัติที่ยอดเยี่ยมของคาร์บอนไดออกไซด์ที่วิกฤตยิ่งยวด ต้องใช้ไฟฟ้าเพียงเล็กน้อยในการผลิตน้ำร้อนที่อุณหภูมิสูงในพื้นที่ที่มีอากาศหนาวเย็น 100 ถึง 20 องศาทางตอนเหนือสามารถดูดซับความร้อนทิ้งของอากาศได้ในพื้นที่วิกฤตยิ่งยวดของคาร์บอนไดออกไซด์ เครื่องแลกเปลี่ยนความร้อนด้วยแก๊สยังสามารถผลิตน้ำร้อนที่มีอุณหภูมิสูงกว่า 60 °C ได้อย่างมีประสิทธิภาพ
ปั๊มความร้อนอุณหภูมิสูงคาร์บอนไดออกไซด์
คาร์บอนไดออกไซด์เป็นสารทำงานตามธรรมชาติ มีค่าการนำความร้อนสูงและความจุความร้อนจำเพาะ ซึ่งช่วยให้ได้ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงความหนืดไดนามิกต่ำสามารถลดแรงดันตกคร่อมของของไหลทำงานในท่อได้ความหนาแน่นของไอสูงช่วยปรับปรุงอัตราการไหลของมวลของของไหลทำงาน อัตราส่วนความหนาแน่น (อัตราส่วนความหนาแน่นแสดงถึงความแตกต่างระหว่างคุณสมบัติของก๊าซและของเหลว) มีขนาดเล็ก ซึ่งเป็นประโยชน์ต่อการกระจายตัวของของไหลทำงาน และแรงตึงผิวมีขนาดเล็กซึ่งสามารถปรับปรุงการเดือดในความเข้มการถ่ายเทความร้อนของเครื่องระเหยของโซนความหนาแน่นของก๊าซสูงและความจุความร้อนต่อหน่วยปริมาตรมีขนาดใหญ่ซึ่งประมาณ 5 เท่าของ R22 ซึ่งสามารถลดขนาดของท่อและคอมเพรสเซอร์ทำให้ระบบเบาลง กะทัดรัด และมีขนาดเล็กอัตราส่วนแรงดันของคอมเพรสเซอร์ (อัตราส่วนของแรงดันควบแน่นและแรงดันการระเหยของของเหลวทำงาน) ต่ำ กระบวนการบีบอัดสามารถใกล้เคียงกับการบีบอัดแบบไอเซนโทรปิกและประสิทธิภาพก็ดีขึ้นหลากหลายแหล่งและราคาต่ำ
กระบวนการของวงจรการทำความเย็นแบบถอดเสียงด้วยคาร์บอนไดออกไซด์จะแตกต่างจากวงจรการทำความเย็นแบบอัดไอทั่วไปเล็กน้อยแรงดันดูดของคอมเพรสเซอร์ต่ำกว่าแรงดันวิกฤต และอุณหภูมิการระเหยก็ต่ำกว่าอุณหภูมิวิกฤตเช่นกันกระบวนการดูดความร้อนของวัฏจักรยังคงดำเนินการภายใต้สภาวะวิกฤตกระบวนการแลกเปลี่ยนความร้อนอาศัยความร้อนแฝงเพื่อให้สมบูรณ์อย่างไรก็ตาม แรงดันไอเสียของคอมเพรสเซอร์สูงกว่าแรงดันวิกฤต และไม่มีการสร้างคอนเดนเสทในระหว่างกระบวนการปล่อยความร้อนของตัวกลางในการทำงานเครื่องแลกเปลี่ยนความร้อนแรงดันสูงไม่ได้เรียกว่าคอนเดนเซอร์อีกต่อไป แต่เป็นเครื่องทำความเย็นด้วยแก๊สแนวคิดดั้งเดิมของอุณหภูมิการควบแน่นหายไปหมายความว่ากระบวนการแลกเปลี่ยนความร้อนต้องอาศัยความร้อนที่สมเหตุสมผลเพื่อให้สมบูรณ์
ประสิทธิภาพของ DORIN INVERTER CO2(R744) ระบบปั๊มความร้อน คาร์บอนไดออกไซด์ ปั๊มความร้อนความร้อนที่อุณหภูมิสูง แหล่งอากาศและแหล่งน้ำ
สภาพการทำงานที่อุณหภูมิต่ำเป็นพิเศษ: อุณหภูมิแวดล้อม DB-10-C, อุณหภูมิน้ำเข้า 9°C;
สภาพละลายน้ำแข็ง: อุณหภูมิแวดล้อม DB2°C/WB1°C อุณหภูมิน้ำเข้า 9°C;สภาพอุณหภูมิต่ำ: อุณหภูมิแวดล้อม DB7°C/WB6°C อุณหภูมิน้ำเข้า 9°C;สภาพการทำงานมาตรฐาน: อุณหภูมิแวดล้อม DB20 °C /WB15 °C อุณหภูมิน้ำเข้า 15 °C;สภาพการทำงานที่อุณหภูมิสูง: อุณหภูมิแวดล้อม DB38°C/WB23°C อุณหภูมิน้ำเข้า 29°C
หมายเหตุการติดตั้ง:
1. ระยะห่างรอบการติดตั้งต้องไม่น้อยกว่า Im
2. ท่ออื่นที่ไม่ใช่ปั๊มความร้อนควรได้รับการปกป้องจากน้ำค้างแข็งและสามารถติดตั้งองค์ประกอบความร้อนได้
3. ฉนวนป้องกันความร้อนและการป้องกันควรใช้ท่อสำหรับหมุนเวียนน้ำร้อนเพื่อป้องกันการสูญเสียความร้อน
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
แผนผังการใช้งาน ถังเก็บน้ำแรงดัน
DORIN INVERTER CO2(R744) ระบบปั๊มความร้อน คาร์บอนไดออกไซด์ ปั๊มความร้อนที่อุณหภูมิสูง แหล่งอากาศและแหล่งน้ำ
แผนผังระบบ ระบบควบคุมอัจฉริยะ
DORIN INVERTER CO2(R744) ระบบปั๊มความร้อน – เพื่อประโยชน์ทั้งในทางปฏิบัติและการประหยัดต้นทุน
|
รายการข้อมูลจำเพาะหน่วยน้ำร้อนปั๊มความร้อน CO2 R744 CO2 ปั๊มความร้อนจากแหล่งอากาศเครื่องทำน้ำอุ่นสำหรับให้ความร้อนที่อยู่อาศัย 7.45kw ส่งออก 90 องศาพร้อมคอมเพรสเซอร์ดอริน |
||||||||
| แบบอย่าง | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| ข้อมูลจำเพาะ | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| แหล่งจ่ายไฟ | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| วิธีการให้ความร้อน | ความร้อนโดยตรง / หมุนเวียน | |||||||
| สภาพการทำงานปกติ | (กิโลวัตต์) ความจุความร้อน | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (กิโลวัตต์) กำลังไฟฟ้าเข้า |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| ตำรวจ | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| สภาพการทำงานที่อุณหภูมิสูง | (กิโลวัตต์) ความจุความร้อน | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (กิโลวัตต์)กำลังไฟฟ้าเข้า | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| ตำรวจ | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| สภาพการทำงานที่อุณหภูมิต่ำ | (กิโลวัตต์) ความจุความร้อน | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (กิโลวัตต์)กำลังไฟฟ้าเข้า | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| ตำรวจ | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (ลบ.ม./ชม.) การไหลของน้ำร้อน |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| ข้อมูลอะไหล่ | ขนาดส่วนต่อท่อน้ำ | DN15 | DN20 | DN25 | DN32 | |||
| เครื่องแลกเปลี่ยนความร้อนน้ำ | แผ่นแลกเปลี่ยนความร้อนหรือท่อ | |||||||
| เครื่องแลกเปลี่ยนความร้อน Air | ครีบอลูมิเนียมท่อทองแดง | |||||||
| ประเภทคอมเพรสเซอร์ | โรตารี่คู่ | แบบลูกสูบกึ่งปิด | ||||||
| แผงควบคุมการทำงาน | หน้าจอสัมผัสสี | |||||||
| อุณหภูมิทางออกสูงสุด | 85℃ | 90℃ | ||||||
| สารทำความเย็น | R744(CO2) | |||||||
| การออกแบบแรงดัน (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ขนาด (L,W,H มม.) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| ( เดซิเบล) เสียงรบกวน | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (กก.) น้ำหนัก | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| อุณหภูมิน้ำป้อน (℃) | 5~40 | |||||||
| (แรงดันน้ำป้อน MPa) | 0.05~0.4 | |||||||
| อุณหภูมิน้ำออก (℃) | 55~85 | 55~90 | ||||||
| การไหลสูงสุด | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| อุณหภูมิแวดล้อม (℃) | -25~43 | |||||||
แผนผังระบบ
